ABB ACS880 Check Connection – diagnostyka i naprawa usterki

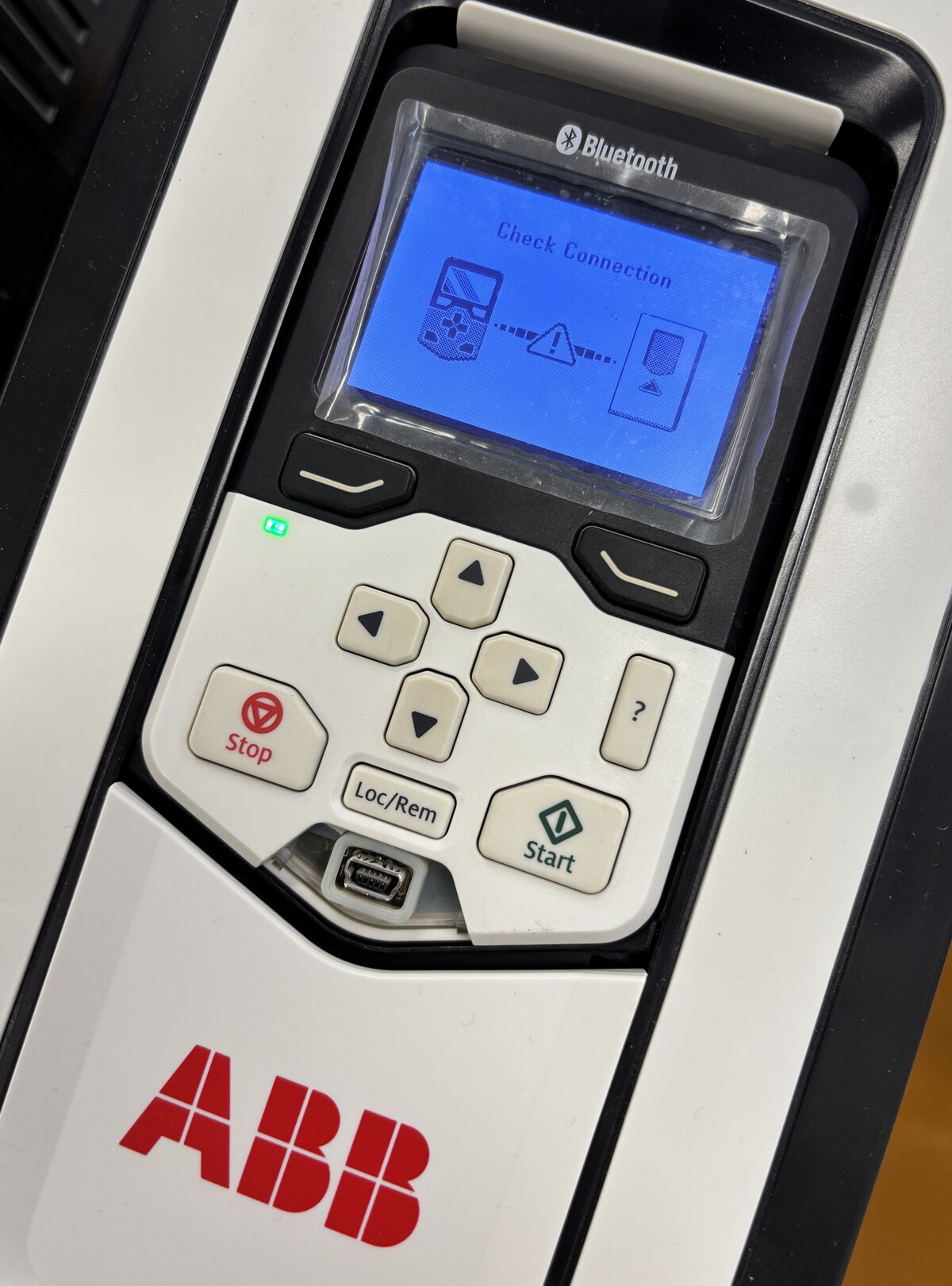

Do serwisu trafiły dwa falowniki ABB ACS880 wyposażone w panel sterowania ACS-AP-W. W obu urządzeniach występował ten sam objaw: po uruchomieniu napędu panel wyświetlał komunikat Check Connection i nie nawiązywał prawidłowej komunikacji z falownikiem.
W pierwszym etapie wykluczono przyczyny znajdujące się poza elektroniką napędu. Dalsza diagnostyka wykazała nieprawidłowości w obrębie układów odpowiedzialnych za komunikację panelu z elektroniką sterującą falownika.
W obu przypadkach uszkodzenie obejmowało kilka współpracujących ze sobą elementów elektroniki. Naprawa wymagała więc diagnostyki całego fragmentu obwodu, a nie jedynie wymiany pojedynczego elementu wskazanego na podstawie samego objawu.
Objawy uszkodzenia ABB ACS880
- Komunikat Check Connection na panelu ACS-AP-W.
- Brak prawidłowej wymiany danych pomiędzy panelem a napędem.
- Brak normalnego dostępu do obsługi falownika z poziomu panelu.
- Usterka występująca mimo prawidłowego podłączenia panelu.
- Powtarzalny charakter uszkodzenia w dwóch niezależnych falownikach ABB ACS880.
Masz podobne uszkodzenie falownika?
Sprawdź orientacyjny koszt naprawy falownika i oceń, czy naprawa może być opłacalna.
Co oznacza Check Connection w ABB ACS880?
Komunikat Check Connection w ABB ACS880 oznacza brak prawidłowej komunikacji pomiędzy panelem sterowania a napędem. Sam komunikat nie identyfikuje jednak uszkodzonego elementu. Przyczyna może znajdować się zarówno w połączeniu panelu, samym panelu ACS-AP-W, jak i w elektronice falownika. Z punktu widzenia diagnostyki istotne jest rozdzielenie problemu połączenia zewnętrznego od usterki elektroniki wewnętrznej falownika. Jeżeli panel i jego połączenie zostaną wykluczone, dalszą diagnostykę należy prowadzić w obrębie obwodów odpowiedzialnych za komunikację.
Co sprawdzić, gdy ABB ACS880 pokazuje Check Connection?
Diagnostykę należy rozpocząć od elementów dostępnych bez ingerencji w elektronikę falownika: panelu ACS-AP-W, przewodu oraz połączeń. Jeżeli te elementy są sprawne, a komunikat nadal występuje, należy przejść do diagnostyki elektroniki napędu.
| Objaw | Zakres diagnostyki | Wniosek |
|---|---|---|
| Check Connection | Przewód panelu, złącza i połączenia | Należy wykluczyć przerwę, nieprawidłowe połączenie lub problem ze stykiem. |
| Brak komunikacji z panelem | Panel ACS-AP-W | Należy wykluczyć uszkodzenie panelu. |
| Sprawny panel i prawidłowe połączenie, a komunikat nadal występuje | Elektronika falownika | Należy przejść do diagnostyki obwodów odpowiedzialnych za komunikację. |
| Nieprawidłowe wyniki pomiarów w obrębie obwodów komunikacyjnych | Elementy współpracujące w danej sekcji elektroniki | Konieczna jest weryfikacja kilku elementów, a nie tylko pojedynczego podzespołu. |
Możliwe przyczyny Check Connection w ABB ACS880
Komunikat Check Connection jest objawem utraty prawidłowej komunikacji i nie stanowi samodzielnej diagnozy konkretnego elementu. W zależności od przebiegu usterki należy brać pod uwagę zarówno elementy połączenia panelu, jak i elektronikę falownika.
- uszkodzenie przewodu łączącego panel z napędem,
- nieprawidłowe połączenie lub uszkodzenie styków złącza,
- uszkodzenie panelu ACS-AP-W,
- nieprawidłowe zasilanie obwodów związanych z komunikacją,
- uszkodzenie elementów toru komunikacyjnego w elektronice falownika,
- uszkodzenie kilku współpracujących ze sobą elementów elektroniki,
- uszkodzenie elektroniki będące następstwem przepięcia lub innego zdarzenia elektrycznego.
Diagnostyka ABB ACS880 z komunikatem Check Connection
W przypadku obu napraw diagnostykę rozpoczęto od wykluczenia przyczyn zewnętrznych. Sprawdzono połączenie panelu oraz elementy znajdujące się pomiędzy panelem ACS-AP-W a elektroniką falownika.

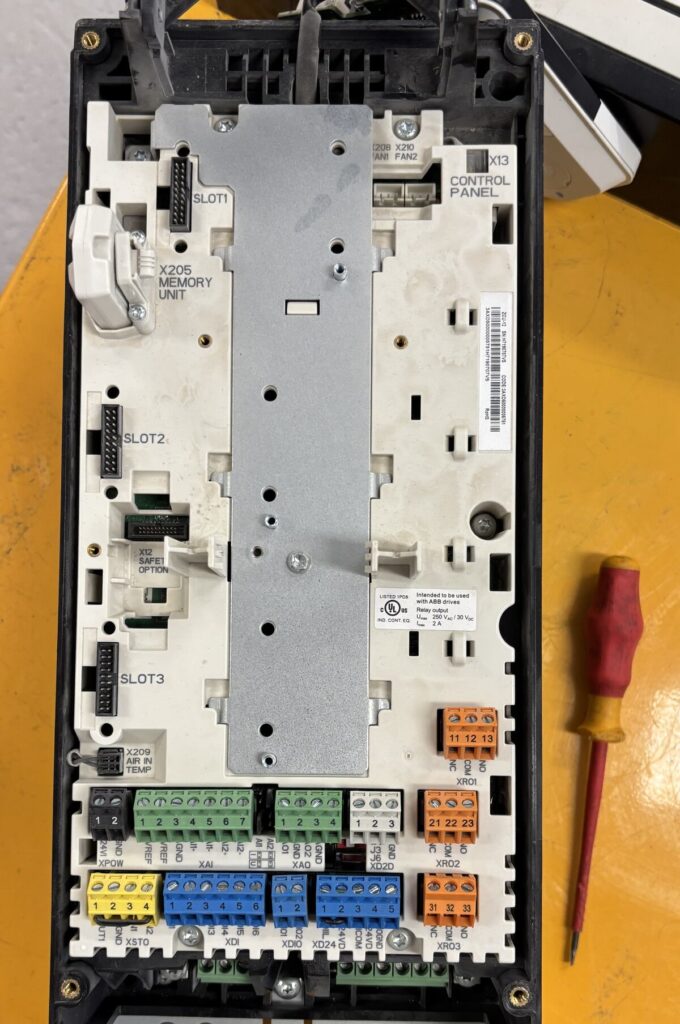

Po wykluczeniu problemu z połączeniem przystąpiono do diagnostyki elektroniki napędu. Analizie poddano obwody związane z komunikacją oraz elementy współpracujące w tym fragmencie elektroniki.
W obu falownikach stwierdzono nieprawidłowości wskazujące na uszkodzenie kilku współpracujących ze sobą elementów. Z tego względu wymiana pojedynczego elementu bez wcześniejszej weryfikacji pozostałej części obwodu nie byłaby wystarczającą metodą diagnostyczną.
Zakres naprawy obejmował usunięcie stwierdzonych uszkodzeń oraz ponowną weryfikację obwodów, które mogły zostać objęte usterką. Po zakończeniu prac wykonano testy funkcjonalne napędów.
W przypadku awarii elektroniki falownika prawidłowa diagnostyka jest istotna również dlatego, że uszkodzenie jednego elementu może być związane z uszkodzeniem innych elementów współpracujących w tym samym obwodzie.
Naprawa dwóch falowników ABB ACS880 z tym samym objawem
W obu naprawianych przez nas falownikach ABB ACS880 występował identyczny objaw – panel ACS-AP-W wyświetlał komunikat <strong>Check Connection</strong>, wskazujący na problem z komunikacją pomiędzy panelem a napędem.
Przeprowadzona diagnostyka wykazała, że w obu przypadkach przyczyna znajdowała się w tym samym obszarze elektroniki falownika. Usterka nie ograniczała się do pojedynczego elementu, dlatego konieczna była weryfikacja kilku współpracujących ze sobą układów oraz całego fragmentu obwodu odpowiedzialnego za komunikację.
Po usunięciu stwierdzonych uszkodzeń oba falowniki zostały uruchomione i poddane testom funkcjonalnym. Weryfikacja potwierdziła prawidłową pracę elektroniki oraz poprawną komunikację panelu ACS-AP-W z napędem.
Testy ABB ACS880 po naprawie
Po zakończeniu naprawy wykonano testy mające potwierdzić prawidłową pracę napędu oraz usunięcie przyczyny zgłaszanego objawu.
- weryfikacja komunikacji panelu ACS-AP-W z falownikiem,
- kontrola obsługi napędu z poziomu panelu,
- sprawdzenie pracy elektroniki po naprawie,
- uruchomienie falownika,
- test funkcjonalny napędu,
- kontrola zachowania układów odpowiedzialnych za komunikację,
- sprawdzenie, czy komunikat Check Connection nie występuje ponownie.
Masz problem z falownikiem ABB?
Możemy wykonać diagnostykę i ocenić możliwość naprawy elektroniki falownika.
Dane identyfikacyjne falownika
| Producent | ABB |
| Seria | ACS880 |
| Panel sterowania | ACS-AP-W |
| Typ urządzenia | Falownik przemysłowy |
| Objaw | Check Connection |
| Liczba naprawionych urządzeń | 2 |
| Charakter usterki | Uszkodzenie kilku współpracujących elementów elektroniki |
Podsumowanie techniczne naprawy ABB ACS880
Komunikat Check Connection w ABB ACS880 jest objawem problemu z komunikacją pomiędzy panelem sterowania a napędem. Nie oznacza automatycznie uszkodzenia panelu ACS-AP-W. W przypadku opisywanych dwóch falowników wykluczono problemy z podstawowym połączeniem panelu, a dalsza diagnostyka wykazała uszkodzenia kilku współpracujących ze sobą elementów elektroniki w obrębie obwodów odpowiedzialnych za komunikację. Istotnym elementem naprawy była więc nie tylko wymiana uszkodzonych podzespołów, ale również weryfikacja elementów współpracujących oraz całego fragmentu obwodu objętego usterką. Przypadek ten pokazuje, że przy braku komunikacji panelu z ABB ACS880 nie należy ograniczać diagnostyki wyłącznie do panelu lub przewodu. Jeżeli elementy zewnętrzne są sprawne, konieczna może być diagnostyka elektroniki falownika na poziomie komponentów.
Jeżeli falownik ABB ACS880 wyświetla Check Connection i podstawowa diagnostyka nie wykazuje problemu z panelem lub połączeniem, możliwa jest naprawa falownika ABB na poziomie elektroniki.
Naprawa falowników ABB ACS880 z błędem Check Connection
plcontroll wykonuje diagnostykę i naprawę falowników ABB ACS880 zgłaszających komunikat Check Connection, związany z problemem komunikacji pomiędzy panelem sterowania ACS-AP-W a napędem, a także innych usterek elektroniki występujących w tych urządzeniach. Zakres naprawy jest ustalany na podstawie objawów, wyników pomiarów oraz diagnostyki konkretnego falownika.
