Naprawa falownika ABB ACS880-01-430A-3 – błąd 3130 utrata fazy w młynie przemysłowym

Do serwisu trafił falownik ABB ACS880-01-430A-3, pracujący w układzie napędowym młyna przemysłowego, odpowiedzialnego za rozdrabnianie surowca w trybie ciągłym. Urządzenie sterowało silnikiem o dużym momencie rozruchowym, pracującym pod znacznym obciążeniem mechanicznym oraz w środowisku o podwyższonym zapyleniu.

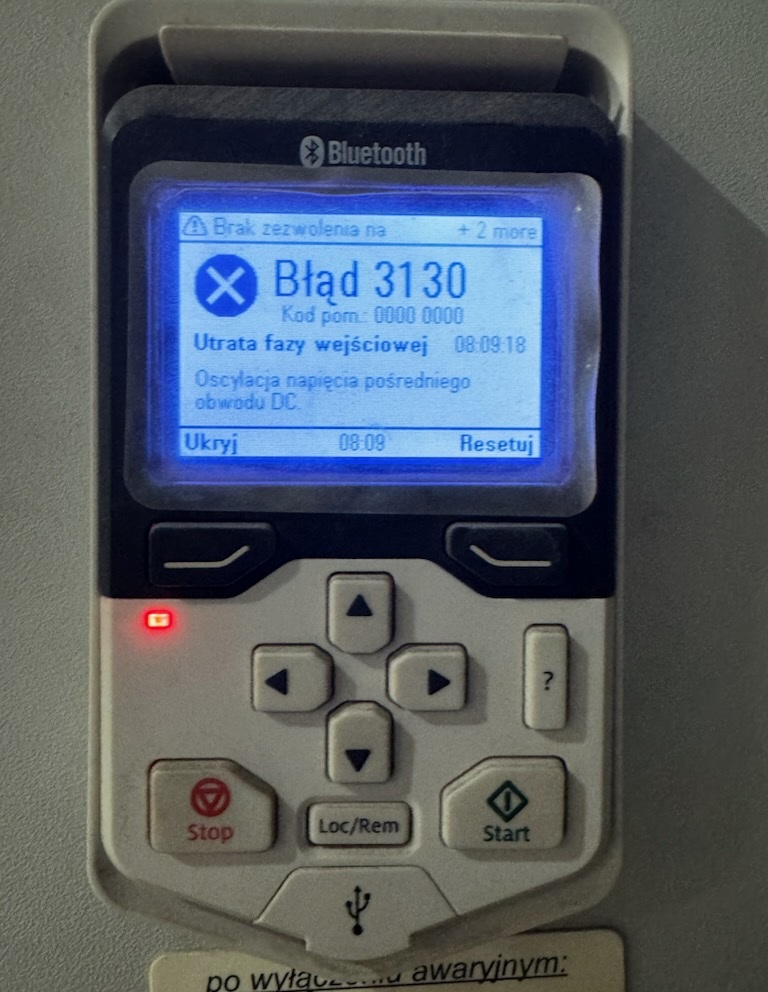

Klient zgłosił problem polegający na cyklicznym zatrzymywaniu młyna oraz pojawiającym się komunikacie 3130 Utrata fazy na wejściu (oscylacja napięcia pośredniego obwodu DC). Błąd występował już w fazie rozruchu młyna, uniemożliwiając osiągnięcie stabilnych parametrów pracy napędu.

Objawy nieprawidłowej pracy falownika ABB ACS880 w młynie przemysłowym

• Pojawiający się błąd 3130 wskazujący na utratę fazy zasilającej.
• Zatrzymywanie młyna podczas zwiększonego obciążenia mechanicznego.
• Niestała praca napędu w trakcie rozruchu młyna.
• Wahania napięcia w obwodzie pośrednim DC.
• Okresowe wyłączenia falownika podczas pracy pod dużym momentem obciążenia.

Zakres uszkodzeń falownika ABB ACS880-01-430A-3

• Niestabilna praca toru zasilania falownika w fazie rozruchu.
• Pojawianie się błędu 3130 uniemożliwiającego prawidłowy start napędu.
• Nieprawidłowa praca elementów sekcji mocy odpowiedzialnych za prostowanie napięcia wejściowego.
• Konieczność weryfikacji oraz naprawy wybranych elementów toru wejściowego falownika.

Możliwe przyczyny błędu 3130 w falownikach ABB ACS880

Błąd 3130 w falownikach serii ACS880 związany jest najczęściej z niestabilnością napięcia w obwodzie pośrednim DC oraz problemami w torze zasilania trójfazowego. W aplikacjach takich jak młyny przemysłowe, gdzie występują duże momenty obciążenia, nawet niewielkie asymetrie napięcia mogą prowadzić do błędnej detekcji zaniku fazy.

• Uszkodzenie elementów prostownika wejściowego.
• Pogorszenie parametrów kondensatorów filtrujących w obwodzie DC link.
• Luźne połączenia w torze zasilania trójfazowego.
• Asymetria napięcia zasilającego pod obciążeniem.
• Przegrzewanie sekcji mocy w warunkach dużego zapylenia.
• Starzenie elementów filtrujących napięcie wejściowe.

Diagnostyka falownika ABB ACS880 w układzie młyna

Diagnostykę rozpoczęto od weryfikacji napięć zasilających oraz kontroli wartości napięcia w obwodzie pośrednim DC w warunkach warsztatowych. Sprawdzono poprawność zasilania falownika oraz podstawowe parametry pracy układów sterowania.

W trakcie badań przeprowadzono analizę stabilności napięcia obwodu pośredniego oraz weryfikację stanu elementów filtrujących. Kondensatory obwodu DC nie wykazywały odchyleń od typowych parametrów pracy, co pozwoliło wykluczyć ich wpływ na pojawiający się błąd 3130.

Dalsza diagnostyka została skoncentrowana na elementach toru wejściowego sekcji mocy odpowiedzialnych za przetwarzanie napięcia zasilającego. W wyniku szczegółowej analizy zidentyfikowano nieprawidłową pracę wybranych elementów sekcji mocy, co bezpośrednio wpływało na generowanie błędu utraty fazy podczas rozruchu napędu.

Testy falownika ABB ACS880 po naprawie

Ze względu na dużą moc napędu młyna przemysłowego, wynoszącą około 250 kW, pełne testy pod rzeczywistym obciążeniem nie były możliwe w warunkach serwisowych. Weryfikację działania falownika przeprowadzono w oparciu o pomiary parametrów elektrycznych oraz testy funkcjonalne bez podłączonego silnika roboczego.

Podczas badań sprawdzono stabilność napięcia w obwodzie pośrednim DC oraz poprawność pracy układu prostownika wejściowego. W trakcie testów nie zaobserwowano nadmiernych tętnień napięcia ani niestabilności pracy sekcji mocy.

Po zakończeniu naprawy falownik został przekazany do dalszych testów eksploatacyjnych na obiekcie klienta, gdzie przeprowadzono jego uruchomienie w rzeczywistych warunkach pracy młyna przemysłowego.

Zakres testów po naprawie falownika

• Pomiar napięcia obwodu pośredniego DC link.
• Kontrola poziomu tętnień napięcia DC.
• Weryfikacja poprawności pracy układu prostownika wejściowego.
• Test funkcjonalny układów sterowania falownika bez podłączonego obciążenia.
• Kontrola stabilności napięć pomocniczych sekcji sterowania.

Dane identyfikacyjne falownika

Podsumowanie techniczne naprawy falownika ABB ACS880

Błędy związane z utratą fazy w falownikach pracujących w ciężkich aplikacjach, takich jak młyny przemysłowe, mogą wynikać zarówno z problemów w instalacji zasilającej, jak i z nieprawidłowej pracy elementów sekcji mocy odpowiedzialnych za przetwarzanie napięcia wejściowego. W warunkach dużych obciążeń mechanicznych nawet niewielkie zakłócenia w torze zasilania mogą prowadzić do pojawiania się błędów oraz zatrzymywania napędu już na etapie rozruchu.

Wczesna diagnostyka oraz naprawa falowników ABB serii ACS880 pozwala ograniczyć ryzyko nieplanowanych przestojów oraz zapobiec dalszym uszkodzeniom elementów układu napędowego. W praktyce szczególne znaczenie ma systematyczna kontrola parametrów zasilania oraz szybka reakcja na pierwsze objawy niestabilnej pracy napędu.

W przypadku napędów o dużej mocy szybka identyfikacja przyczyny błędów związanych z utratą fazy ma kluczowe znaczenie dla zachowania ciągłości pracy instalacji technologicznej.

Kiedy zgłosić naprawę falownika ABB ACS880-01-430A-3?

Problemy z falownikami pracującymi w ciężkich aplikacjach, takich jak młyny przemysłowe, rzadko pojawiają się nagle. W większości przypadków objawy rozwijają się stopniowo i początkowo mogą być interpretowane jako zakłócenia pracy instalacji zasilającej lub przeciążenia mechaniczne układu. W praktyce nawet pojedyncze komunikaty o błędach mogą wskazywać na rozwijające się uszkodzenia w obwodzie pośrednim DC lub układzie prostownika wejściowego.

• Pojawiający się błąd 3130 – utrata fazy na wejściu
  Jeżeli komunikat pojawia się sporadycznie, szczególnie podczas rozruchu lub pracy pod dużym obciążeniem, może to wskazywać na niestabilność napięcia w obwodzie DC lub pogarszające się parametry elementów sekcji mocy. Ignorowanie takich objawów często prowadzi do częstszych wyłączeń napędu.
• Zatrzymywanie młyna podczas zwiększonego obciążenia
  Wyłączenia falownika pojawiające się w momentach wzrostu momentu obciążenia mogą świadczyć o ograniczonej stabilności napięcia DC link lub problemach z prostownikiem wejściowym. W takich przypadkach dalsza praca układu zwiększa ryzyko poważniejszych uszkodzeń.
• Wahania napięcia obwodu pośredniego DC
  Podwyższone tętnienia napięcia DC są często pierwszym objawem pogarszających się parametrów kondensatorów filtrujących. Wczesna diagnostyka pozwala uniknąć uszkodzenia kolejnych elementów sekcji mocy.
• Częste resetowanie falownika bez wyraźnej przyczyny
  Powtarzające się restarty układu napędowego mogą wskazywać na niestabilność zasilania lub problemy z detekcją obecności faz. W środowiskach o dużym obciążeniu mechanicznym takie objawy wymagają szybkiej weryfikacji.
• Nietypowe nagrzewanie się sekcji mocy falownika
  Zwiększona temperatura pracy może przyspieszać degradację kondensatorów oraz elementów prostownika, prowadząc do pogorszenia stabilności napięcia w obwodzie DC.

W przypadku występowania powyższych objawów zalecana jest weryfikacja stanu falownika oraz instalacji zasilającej. W aplikacjach takich jak młyny przemysłowe szybka reakcja pozwala ograniczyć ryzyko nieplanowanych przestojów oraz uniknąć kosztownych uszkodzeń elementów napędu. W takich sytuacjach warto skorzystać z usługi naprawy falowników.
