Naprawa falownika ABB ACS880 z błędem 7191 – zwarcie czopera hamowania

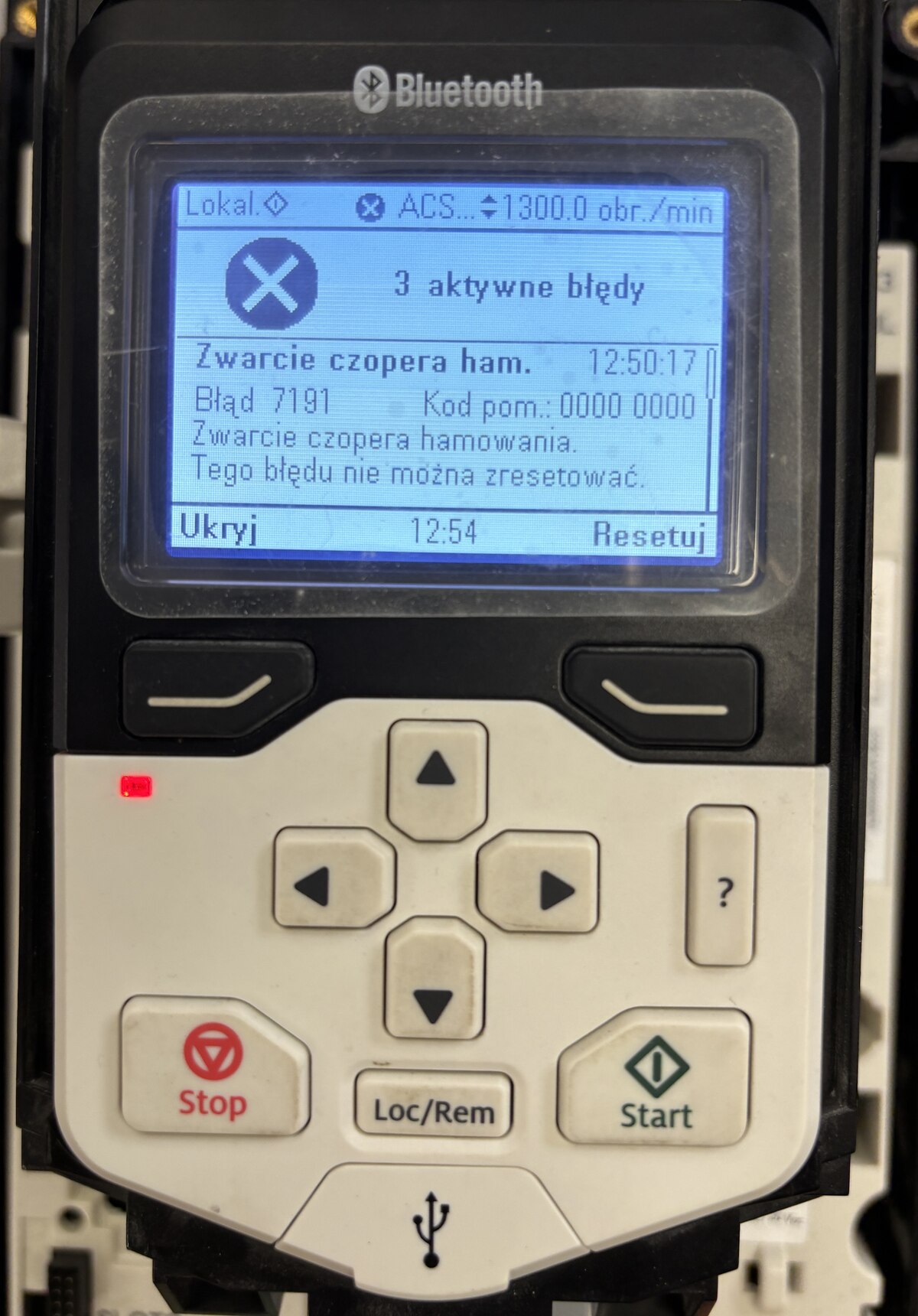

Do serwisu trafił falownik ABB ACS880 zgłaszający błąd 7191 – Zwarcie czopera hamowania. Na panelu sterowania widoczny był komunikat odpowiadający błędowi BC short circuit. Błąd pozostawał aktywny i nie można było go zresetować.

W przypadku tego egzemplarza problem nie wynikał z samego ustawienia parametrów napędu. Diagnostyka wykazała usterkę po stronie elektroniki falownika, a po przeprowadzeniu naprawy urządzenie zostało poddane testom potwierdzającym prawidłową pracę.

Objawy uszkodzenia falownika ABB ACS880

• Pojawiający się błąd 7191.
• Komunikat „Zwarcie czopera hamowania”.
• Komunikat BC short circuit / ABB 7191 fault.
• Brak możliwości zresetowania aktywnego błędu.
• Zatrzymanie pracy falownika i napędu.

Zakres uszkodzenia falownika ABB ACS880

• Usterka w obrębie elektroniki odpowiedzialnej za pracę czopera hamowania.
• Nieprawidłowa praca toru związanego z czoperem hamowania.
• Aktywacja zabezpieczenia sygnalizującego zwarcie czopera.

Masz podobne uszkodzenie falownika?

Sprawdź orientacyjny koszt naprawy falownika i oceń, czy naprawa może być opłacalna.

SPRAWDŹ KOSZT NAPRAWY

Co oznacza błąd 7191 / ABB 7191 fault w falowniku ACS880?

Błąd 7191 w falowniku ABB ACS880 jest oznaczony w dokumentacji ABB jako BC short circuit. Oznacza wykrycie zwarcia w IGBT czopera hamowania. ABB zaleca w takim przypadku sprawdzenie rezystora hamowania, jego podłączenia oraz zgodności parametrów elektrycznych z wymaganiami danego napędu. W zależności od konstrukcji napędu należy również sprawdzić lub wymienić czoper, jeżeli jest on elementem wymiennym.

Dlatego komunikat ABB 7191 fault nie powinien być traktowany wyłącznie jako informacja o uszkodzonym rezystorze. Kod wskazuje obszar usterki, natomiast rzeczywistą przyczynę należy potwierdzić podczas diagnostyki.

• sprawdzenie rezystora hamowania,
• sprawdzenie przewodów i połączeń obwodu hamowania,
• weryfikacja parametrów zastosowanego rezystora,
• diagnostyka czopera hamowania,
• diagnostyka elektroniki falownika.

Diagnostyka falownika ABB ACS880 z błędem 7191

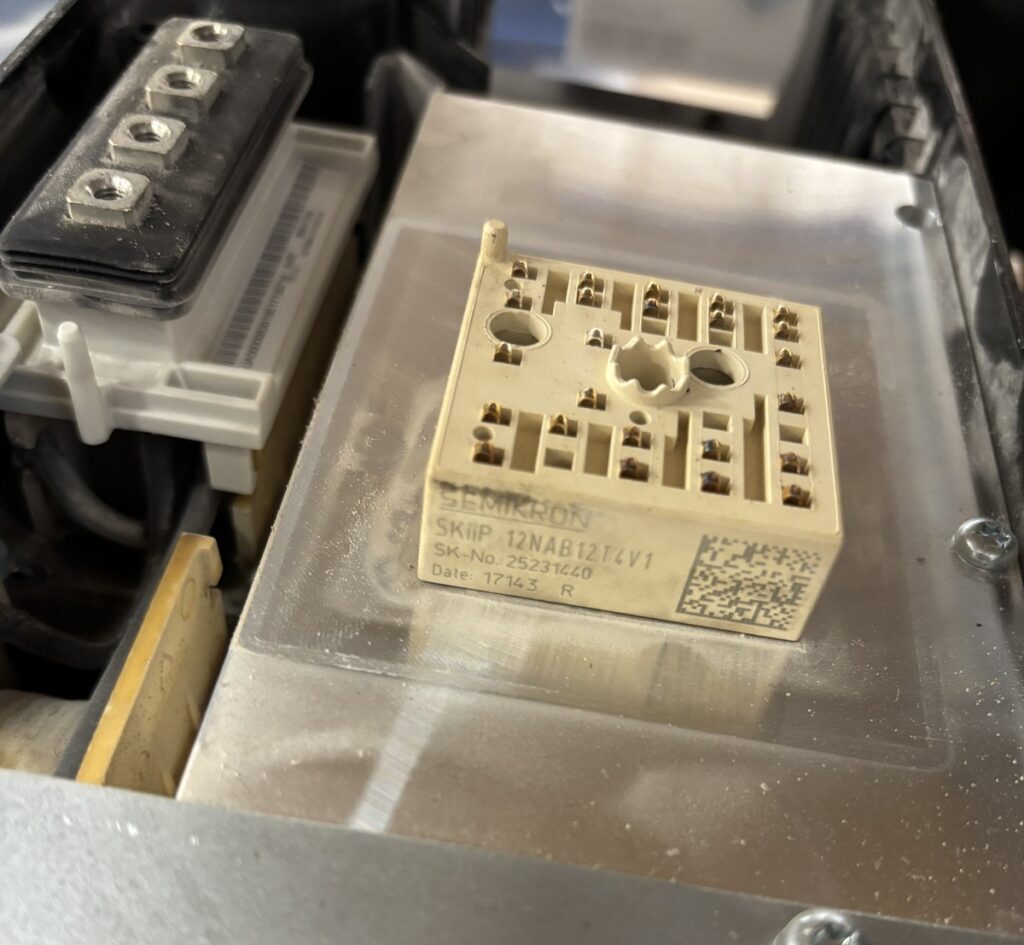

Diagnostykę rozpoczęto od analizy zgłaszanego błędu 7191 BC short circuit oraz sprawdzenia elementów związanych z obwodem hamowania. Zgodnie z dokumentacją ABB kod 7191 odnosi się do zwarcia IGBT czopera hamowania, dlatego konieczne było rozdzielenie problemu zewnętrznego obwodu hamowania od usterki samego falownika.

Po wykluczeniu przyczyn związanych z zewnętrznym obwodem hamowania przeprowadzono dalszą diagnostykę elektroniki falownika. Analiza potwierdziła problem po stronie urządzenia, a nie samego komunikatu lub ustawień sterowania.

W ramach naprawy potwierdzono usterkę w układzie odpowiedzialnym za pracę czopera hamowania. Przeprowadzona diagnostyka pozwoliła jednoznacznie zlokalizować problem po stronie elektroniki falownika. Po wykonaniu naprawy układ został ponownie uruchomiony i poddany testom funkcjonalnym.

Przypadek ten pokazuje, że ACS880 7191 fault wymaga diagnostyki całego toru związanego z hamowaniem. Sam kod błędu nie pozwala bez pomiarów stwierdzić, czy uszkodzony jest rezystor, instalacja, czoper czy elektronika falownika.

Możliwe przyczyny błędu 7191 / BC short circuit w falowniku ABB ACS880

Błąd 7191 BC short circuit wskazuje na zwarcie IGBT czopera hamowania. W praktyce diagnostycznej należy jednak uwzględnić zarówno elementy zewnętrzne, jak i elektronikę samego napędu.

• Uszkodzenie czopera hamowania lub jego elementów mocy.
• Uszkodzenie lub nieprawidłowa praca IGBT czopera.
• Uszkodzony rezystor hamowania.
• Nieprawidłowe połączenie rezystora hamowania z falownikiem.
• Uszkodzenie przewodów lub połączeń w obwodzie hamowania.
• Usterka elektroniki sterującej czoperem.
• Nieprawidłowa praca układu detekcji zabezpieczenia.

Testy falownika ABB ACS880 po naprawie

Po usunięciu usterki przeprowadzono rozszerzone testy funkcjonalne falownika oraz kontrolę pracy elektroniki odpowiedzialnej za czoper hamowania. Celem było potwierdzenie, że błąd 7191 nie pojawia się ponownie oraz że falownik prawidłowo reaguje w stanach związanych z pracą układu hamowania.

W trakcie testów kontrolowano zachowanie falownika podczas uruchamiania oraz stabilność pracy elektroniki. Sprawdzono również, czy po usunięciu usterki nie występuje ponownie stan powodujący zgłoszenie BC short circuit.

• Kontrola poprawnego uruchamiania falownika.
• Weryfikacja braku ponownego wystąpienia błędu 7191.
• Kontrola pracy elektroniki odpowiedzialnej za czoper hamowania.
• Sprawdzenie stabilności pracy falownika podczas testów funkcjonalnych.
• Weryfikacja prawidłowej pracy układów zabezpieczających.
• Kontrola zachowania falownika po usunięciu usterki.
• Sprawdzenie poprawności działania napędu po zakończeniu naprawy.

Dane identyfikacyjne falownika

Podsumowanie techniczne naprawy falownika ABB ACS880

Błąd 7191 w falowniku ABB ACS880 oznacza BC short circuit, czyli wykrycie zwarcia IGBT czopera hamowania. Nie oznacza to jednak, że bez dodatkowej diagnostyki można jednoznacznie wskazać konkretny uszkodzony element.

W przypadku opisywanej naprawy problem został potwierdzony po stronie elektroniki falownika. Po usunięciu usterki przeprowadzono testy funkcjonalne, które potwierdziły prawidłową pracę urządzenia i brak ponownego wystąpienia błędu.

Przypadek pokazuje również, dlaczego przy komunikacie ABB 7191 fault nie należy ograniczać diagnostyki wyłącznie do wymiany rezystora hamowania. Najpierw należy ustalić, czy problem znajduje się w obwodzie zewnętrznym, czy w elektronice czopera falownika.

W takich przypadkach pomocna może być profesjonalna naprawa falowników ABB oraz szczegółowa diagnostyka elektroniki napędu.

Naprawa falowników ABB ACS880 z błędem 7191

plcontroll wykonuje diagnostykę i naprawę falowników ABB ACS880 zgłaszających błąd 7191 (BC short circuit), czyli zwarcie czopera hamowania, a także innych usterek elektroniki występujących w tych urządzeniach. Zakres naprawy jest ustalany na podstawie objawów, wyników pomiarów oraz diagnostyki konkretnego falownika.
