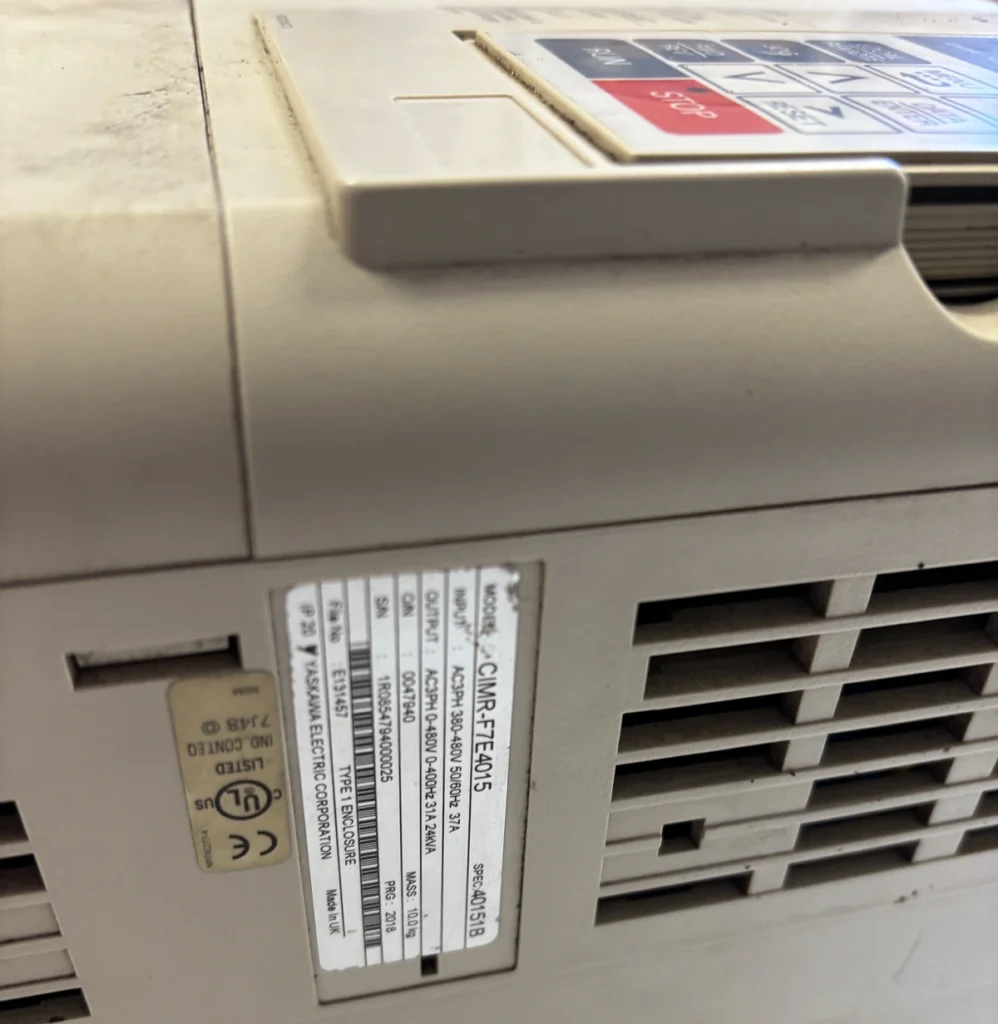

Naprawa falownika Yaskawa CIMR-F7E4015 – błąd CE i uszkodzenie układu komunikacji

Do serwisu trafił falownik Yaskawa CIMR-F7E4015, pracujący w układzie automatyki przemysłowej wymagającym stabilnej komunikacji pomiędzy falownikiem a nadrzędnym systemem sterowania. Urządzenie zgłaszało błąd CE, powodujący zatrzymanie pracy napędu oraz brak prawidłowej komunikacji z układem sterowania.

Problem występował niestabilnie – początkowo sporadycznie, jednak z czasem błąd pojawiał się coraz częściej już podczas uruchamiania falownika. W praktyce uniemożliwiało to poprawną pracę całego układu technologicznego.

Objawy uszkodzenia falownika Yaskawa CIMR-F7E4015

• Pojawiający się błąd CE.
• Brak stabilnej komunikacji z układem sterowania.
• Okresowe zatrzymywanie pracy falownika.
• Problemy z uruchomieniem napędu.
• Niestabilna praca układów komunikacyjnych.

Zakres uszkodzeń falownika Yaskawa

• Uszkodzenie układu zasilania sekcji komunikacyjnej.
• Nieprawidłowa praca układu odpowiedzialnego za komunikację.
• Niestabilność napięć pomocniczych elektroniki sterującej.
• Konieczność wymiany uszkodzonych układów scalonych.

Masz podobne uszkodzenie falownika?

Sprawdź orientacyjny koszt naprawy falownika i oceń, czy naprawa może być opłacalna.

SPRAWDŹ KOSZT NAPRAWY

Możliwe przyczyny błędu CE / CE fault w falownikach Yaskawa F7

Błąd CE w falownikach Yaskawa serii F7 najczęściej związany jest z problemami komunikacyjnymi pomiędzy elektroniką sterującą a układami transmisji danych lub kartami rozszerzeń. W dokumentacji serwisowej Yaskawa komunikat ten może występować również jako CE fault. W praktyce przyczyną mogą być zarówno problemy z zasilaniem elektroniki pomocniczej, jak i uszkodzenia samych układów komunikacyjnych.

• Uszkodzenie układów komunikacyjnych.
• Niestabilne napięcia zasilające elektronikę sterującą.
• Uszkodzenie scalonych przetwornic pomocniczych.
• Zakłócenia pracy magistrali komunikacyjnej.
• Starzenie elementów elektroniki sterującej.
• Przepięcia w instalacji przemysłowej.

Diagnostyka falownika Yaskawa CIMR-F7E4015

Diagnostykę rozpoczęto od kontroli napięć pomocniczych oraz analizy pracy sekcji sterowania. W trakcie pomiarów stwierdzono niestabilność pracy układu zasilającego odpowiedzialnego za elektronikę komunikacyjną.

Dalsza analiza wykazała uszkodzenie scalonego układu zasilającego sekcję komunikacji oraz uszkodzenie układu odpowiedzialnego za transmisję danych. Uszkodzenia powodowały zakłócenia pracy magistrali komunikacyjnej i generowanie błędu CE.

W ramach naprawy przeprowadzono wymianę uszkodzonego układu zasilającego elektronikę komunikacyjną oraz wymianę układu komunikacyjnego odpowiedzialnego za prawidłową transmisję sygnałów sterujących.

Problemy z komunikacją w falownikach przemysłowych często wymagają szczegółowej diagnostyki elektroniki sterującej oraz weryfikacji stabilności napięć pomocniczych. W wielu przypadkach możliwa jest skuteczna naprawa falowników bez konieczności wymiany całego urządzenia.

Testy falownika Yaskawa po naprawie

Po wymianie uszkodzonych elementów przeprowadzono rozszerzone testy funkcjonalne falownika oraz kontrolę stabilności napięć pomocniczych sekcji sterowania. Zweryfikowano poprawność komunikacji pomiędzy układami sterującymi oraz stabilność pracy elektroniki odpowiedzialnej za transmisję danych.

W trakcie testów kontrolowano zachowanie falownika podczas uruchamiania napędu, stabilność pracy układów komunikacyjnych oraz poprawność generowania sygnałów sterujących. Szczególną uwagę zwrócono na stabilność napięć zasilających elektronikę sterującą, ponieważ ich niestabilność często prowadzi do ponownego pojawiania się błędów komunikacji.

• Kontrola napięć pomocniczych sekcji sterowania oraz elektroniki komunikacyjnej.
• Weryfikacja stabilności pracy układów odpowiedzialnych za transmisję danych.
• Test komunikacji falownika z układami sterowania.
• Kontrola poprawności uruchamiania napędu po usunięciu błędu CE.
• Sprawdzenie stabilności pracy falownika podczas testów funkcjonalnych.
• Weryfikacja poprawności działania elektroniki sterującej po wymianie uszkodzonych układów scalonych.
• Kontrola poprawności pracy sekcji komunikacyjnej w różnych stanach pracy falownika.

Dane identyfikacyjne falownika

Podsumowanie techniczne naprawy falownika Yaskawa

Błędy komunikacyjne w falownikach przemysłowych często nie wynikają wyłącznie z problemów po stronie okablowania lub sterownika PLC. W praktyce bardzo często przyczyną są niestabilne napięcia pomocnicze lub uszkodzenia elektroniki odpowiedzialnej za transmisję danych.

W przypadku falowników Yaskawa serii F7 uszkodzenia sekcji komunikacyjnej mogą prowadzić do niestabilnej pracy napędu, błędów komunikacji oraz zatrzymywania procesu technologicznego. Szybka diagnostyka pozwala ograniczyć ryzyko dalszych uszkodzeń elektroniki sterującej oraz przestojów instalacji.

W takich przypadkach pomocna może być profesjonalna naprawa falowników Yaskawa oraz dokładna analiza sekcji sterowania i komunikacji.
