Naprawa płyty AD/I-O Ilapak 30.A01.0009A – brak pomiaru temperatury i sygnału 0-10V

Do serwisu trafiła płyta AD/I-O Interface 30.A01.0009A stosowana w maszynie pakującej Ilapak, odpowiedzialna za pomiar temperatury w wielu strefach grzewczych oraz generowanie sygnału analogowego sterującego falownikiem w zakresie 0-10 V. Moduł ten odpowiada za stabilność parametrów procesu pakowania oraz synchronizację pracy układów napędowych.

Klient zgłosił problem polegający na niestabilnej pracy maszyny oraz błędach związanych z kontrolą temperatury, podczas pracy urządzenia część kanałów pomiarowych przestała przekazywać prawidłowe wartości, a sygnał sterujący falownikiem nie osiągał wymaganych poziomów napięcia, co skutkowało nieprawidłową regulacją prędkości transportu folii oraz zatrzymywaniem procesu pakowania.

Objawy nieprawidłowej pracy płyty AD/I-O Ilapak

• Brak odczytu temperatury na czterech niezależnych kanałach pomiarowych.
• Niestałe lub zerowe wartości temperatury w wybranych strefach grzewczych.
• Nieprawidłowe działanie wyjścia analogowego 0-10 V sterującego falownikiem.
• Problemy z regulacją prędkości transportu materiału pakującego.
• Okresowe zatrzymywanie pracy maszyny z powodu błędów procesu technologicznego.

Zakres uszkodzeń modułu AD/I-O 30.A01.0009A

• Uszkodzenie czterech torów pomiarowych temperatury.
• Nieprawidłowe działanie wyjścia analogowego 0-10 V.
• Zakłócenia w torze referencyjnym układów analogowych.
• Utrata stabilności przetwarzania sygnałów wejściowych.

Możliwe przyczyny awarii torów analogowych

Uszkodzenia obejmujące jednocześnie kilka kanałów pomiarowych temperatury oraz wyjście analogowe 0-10 V najczęściej wskazują na problem w torze wspólnym układów analogowych. W modułach tego typu sygnały pomiarowe oraz wyjścia sterujące korzystają ze wspólnych napięć odniesienia oraz układów przetwarzania.

• Uszkodzenie toru napięcia referencyjnego układów analogowych.
• Przeciążenie wejść pomiarowych w wyniku awarii czujników.
• Zakłócenia wynikające z niestabilności zasilania modułu.
• Uszkodzenia elementów toru analogowego spowodowane starzeniem komponentów.
• Wpływ podwyższonej temperatury pracy w obrębie maszyny pakującej.

Uszkodzenia modułów odpowiedzialnych za pomiar temperatury w maszynach pakujących często prowadzą do zakłócenia całego procesu technologicznego. Nawet częściowa utrata sygnału z czujników temperatury może powodować nieprawidłowe sterowanie elementami grzewczymi oraz pogorszenie jakości pakowania produktów.

W układach analogowych sterujących falownikami szczególnie istotna jest stabilność napięcia wyjściowego w zakresie 0-10 V. Niewielkie odchylenia napięcia mogą skutkować błędną regulacją prędkości napędu oraz zaburzeniem synchronizacji pracy całej linii technologicznej.

Diagnostyka płyty AD/I-O Interface Ilapak

Diagnostykę rozpoczęto od weryfikacji sygnałów wejściowych z czujników temperatury oraz pomiaru napięć referencyjnych układów analogowych. W trakcie analizy potwierdzono brak prawidłowego przetwarzania sygnału w czterech torach pomiarowych, co wskazywało na uszkodzenia w obszarze torów wejściowych.

Równolegle przeprowadzono pomiary sygnału wyjściowego sterującego falownikiem. Stwierdzono nieprawidłową amplitudę napięcia analogowego, która uniemożliwiała poprawną regulację prędkości napędu. Dalsza analiza wykazała uszkodzenia elementów toru analogowego odpowiedzialnego za generowanie napięcia 0-10 V.

Wykluczono jednocześnie uszkodzenia czujników temperatury oraz wpływ instalacji zewnętrznej, co pozwoliło jednoznacznie wskazać płytę interfejsową jako źródło problemu. Tego typu awarie należą do częstych przypadków w układach sterowania maszyn pakujących, szczególnie w środowiskach o dużych obciążeniach temperaturowych.

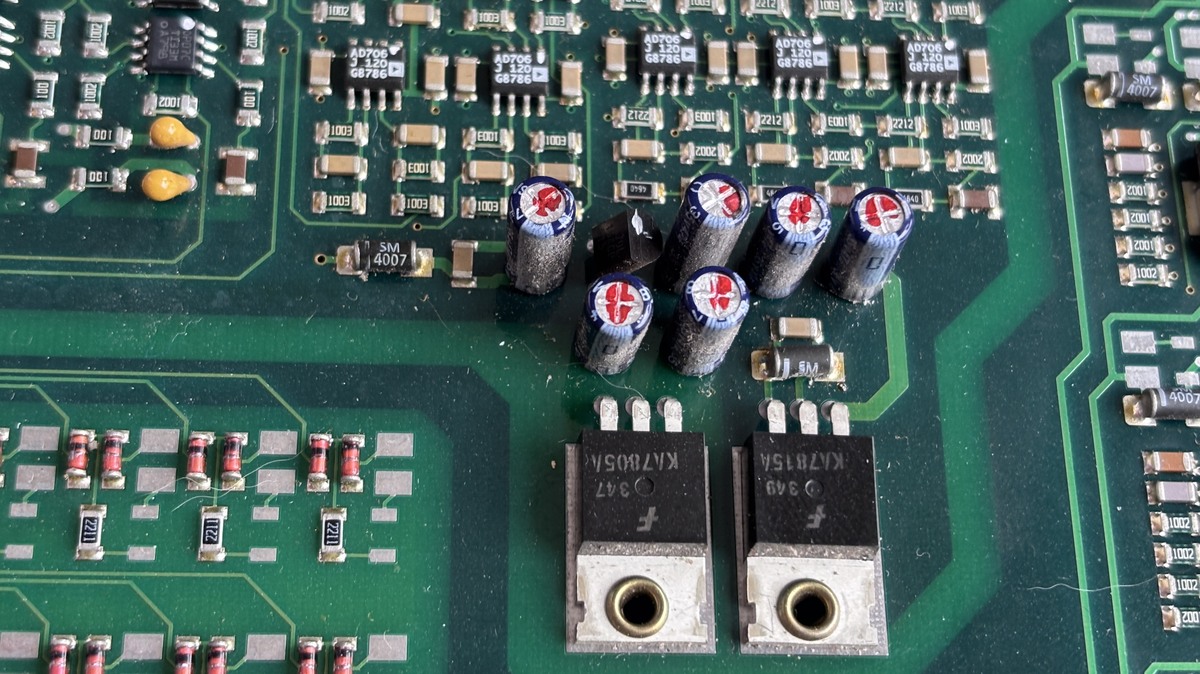

Podczas diagnostyki szczególną uwagę zwrócono na sekcję analogową odpowiedzialną za przetwarzanie sygnałów temperatury. W obszarze tym znajdują się wzmacniacze operacyjne AD706 oraz elementy filtrujące stabilizujące napięcia odniesienia. W praktyce elementy te pracują w warunkach podwyższonej temperatury, co z czasem może prowadzić do pogorszenia ich parametrów oraz niestabilności torów pomiarowych.

W analizowanym przypadku potwierdzono zakłócenia w pracy torów analogowych, które wpływały jednocześnie na kilka kanałów pomiarowych oraz wyjście sterujące falownikiem. Tego typu objawy często wskazują na wspólną przyczynę związaną z sekcją zasilania analogowego lub elementami filtrującymi.

Zastosowanie płyt AD/I-O w maszynach pakujących

Płyty interfejsowe AD/I-O stosowane są w wielu typach maszyn pakujących, w których wymagane jest precyzyjne sterowanie temperaturą oraz synchronizacja pracy napędów. Układy tego typu odpowiadają za zbieranie sygnałów z czujników temperatury oraz generowanie sygnałów analogowych wykorzystywanych do regulacji prędkości falowników.

• Maszyny pakujące typu flow-pack.
• Linie pakujące z wieloma strefami grzewczymi.
• Systemy z regulacją temperatury szczęk zgrzewających.
• Układy wymagające synchronizacji transportu materiału.

Testy płyty AD/I-O Ilapak po naprawie

Po usunięciu uszkodzeń przeprowadzono serię testów funkcjonalnych obejmujących symulację sygnałów temperatury oraz weryfikację stabilności napięcia wyjściowego 0-10 V. Sprawdzono poprawność działania wszystkich torów pomiarowych oraz reakcję układu na zmiany wartości wejściowych.

W kolejnych etapach wykonano testy dynamiczne symulujące rzeczywiste warunki pracy maszyny pakującej. Zweryfikowano stabilność sygnału analogowego oraz poprawność sterowania falownikiem w całym zakresie regulacji, potwierdzając prawidłową funkcjonalność modułu.

Zakres testów po naprawie modułu

Po zakończeniu naprawy przeprowadzono szczegółowe testy parametrów pracy układu analogowego w celu potwierdzenia stabilności działania wszystkich torów pomiarowych oraz wyjściowych.

• Sprawdzenie stabilności napięcia wyjściowego w zakresie 0-10 V.
• Symulacja sygnałów temperatury na wszystkich kanałach wejściowych.
• Weryfikacja reakcji układu na zmiany wartości wejściowych.
• Test stabilności pracy w warunkach długotrwałego obciążenia.
• Kontrola powtarzalności pomiarów w cyklach pracy.

Dane identyfikacyjne modułu

Podsumowanie techniczne naprawy płyty Ilapak

Uszkodzenia torów pomiarowych temperatury oraz wyjść analogowych w maszynach pakujących mogą prowadzić do poważnych zakłóceń procesu technologicznego oraz pogorszenia jakości produkcji. W wielu przypadkach objawy pojawiają się stopniowo i początkowo mogą być błędnie interpretowane jako problemy mechaniczne lub regulacyjne.

Szybka diagnostyka modułów odpowiedzialnych za pomiar temperatury oraz sterowanie falownikami pozwala ograniczyć czas przestoju maszyny oraz zmniejszyć ryzyko dalszych uszkodzeń. Szczegółowe informacje dotyczące zakresu usług można znaleźć w opisie serwis automatyki maszyn pakujących Ilapak.

Kiedy zgłosić naprawę modułu AD/I-O 30.A01.0009A?

Problemy z modułem AD/I-O w maszynach pakujących Ilapak rzadko pojawiają się nagle – najczęściej rozwijają się stopniowo i początkowo mogą być interpretowane jako drobne zakłócenia pracy układu. W praktyce nawet pojedyncze objawy mogą wskazywać na rozwijające się uszkodzenie torów analogowych lub układów pomiarowych.

• Brak odczytu temperatury w jednej lub kilku strefach
  Jeżeli temperatura przestaje być odczytywana lub wartości są niestabilne, może to wskazywać na uszkodzenie toru pomiarowego lub układów przetwarzania sygnału. Dalsza praca w takich warunkach może prowadzić do nieprawidłowego działania elementów grzewczych oraz pogorszenia jakości zgrzewów.

• Nieprawidłowa regulacja prędkości falownika
  Problemy z utrzymaniem zadanej prędkości transportu materiału często wynikają z niestabilnego sygnału analogowego 0-10 V. Objawem może być nierównomierna praca napędu lub brak reakcji falownika na zmiany parametrów pracy.

• Częste zatrzymania maszyny bez wyraźnej przyczyny
  Powtarzające się zatrzymania linii technologicznej mogą być skutkiem błędnych odczytów temperatury lub nieprawidłowych sygnałów sterujących. W wielu przypadkach przyczyną nie jest mechanika maszyny, lecz zakłócenia w układach elektronicznych odpowiedzialnych za sterowanie procesem.

• Pojawiające się błędy procesu technologicznego
  Błędy systemowe związane z kontrolą temperatury lub synchronizacją pracy napędów często wskazują na niestabilność sygnałów wejściowych lub wyjściowych. Ignorowanie takich komunikatów może prowadzić do dalszego pogorszenia parametrów pracy modułu.

• Niestabilna praca układów grzewczych
  Zmienne wartości temperatury, nadmierne nagrzewanie lub opóźniona reakcja systemu regulacji mogą świadczyć o problemach z przetwarzaniem sygnałów z czujników temperatury. W przypadku takich objawów zalecana jest szybka diagnostyka układów pomiarowych.

W przypadku występowania powyższych objawów zalecana jest weryfikacja stanu modułu AD/I-O oraz powiązanych układów sterowania. W wielu przypadkach szybka reakcja pozwala ograniczyć zakres uszkodzeń oraz uniknąć kosztownych przestojów produkcyjnych.

Awaria pomiaru temperatury i wyjścia 0-10 V w maszynie Ilapak – FAQ
