Naprawa zasilacza MOUNT FUJI A6571-00 – brak +5 V i +24 V

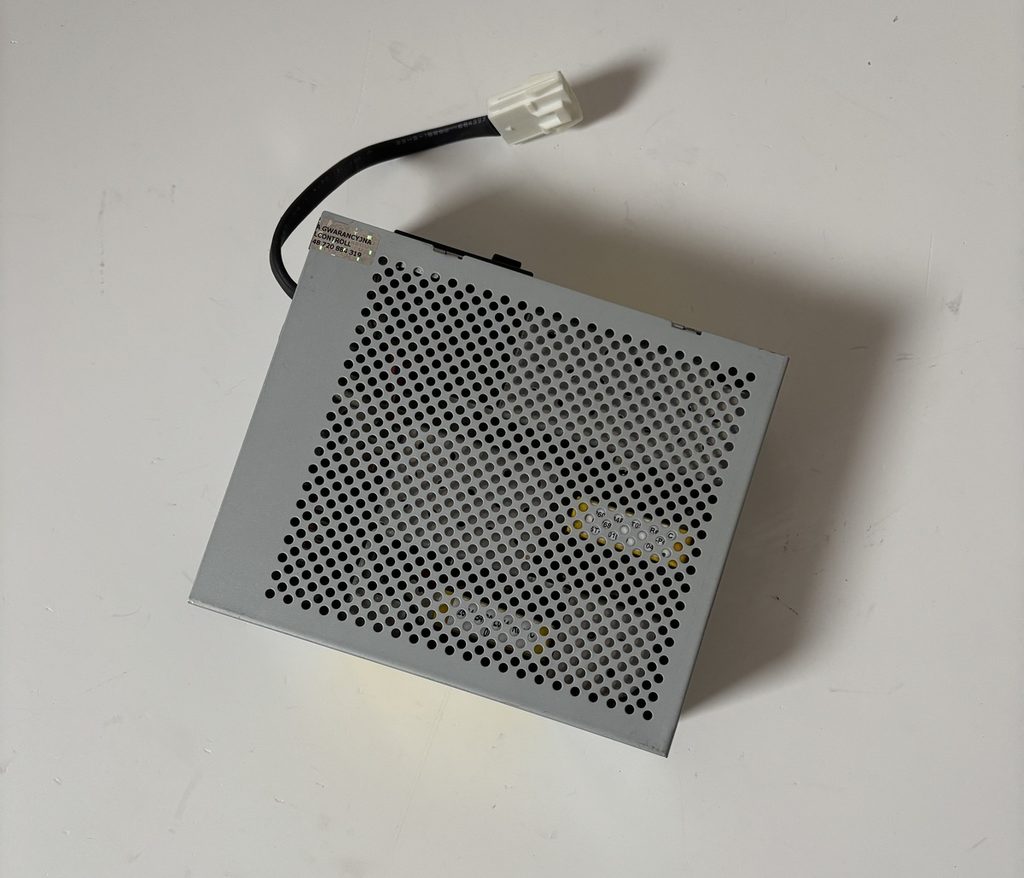

Do serwisu trafił zasilacz MOUNT FUJI A6571-00, stosowany w urządzeniach etykietujących NOVEXX Solutions ALS/XLS. Zasilacz nie podawał napięć wyjściowych +5 V oraz +24 V, przez co urządzenie nie mogło prawidłowo pracować.

Diagnostyka wykazała uszkodzenie w obwodzie wejściowym zasilacza. Stwierdzono zwarcie mostka prostowniczego oraz przepalony bezpiecznik. Po wymianie uszkodzonych elementów zasilacz został uruchomiony i poddany testom potwierdzającym prawidłową pracę.

Objawy uszkodzenia zasilacza MOUNT FUJI A6571-00

• Brak napięcia wyjściowego +5 V.
• Brak napięcia wyjściowego +24 V.
• Brak prawidłowego zasilania urządzenia etykietującego.

Zakres uszkodzenia zasilacza MOUNT FUJI A6571-00

• Zwarcie mostka prostowniczego w układzie wejściowym.
• Przepalony bezpiecznik wejściowy.

Dlaczego zasilacz MOUNT FUJI A6571-00 nie podawał napięć +5 V i +24 V?

Brak napięć +5 V i +24 V w zasilaczu MOUNT FUJI A6571-00 był spowodowany uszkodzeniem w obwodzie wejściowym. Podczas diagnostyki stwierdzono zwarcie mostka prostowniczego. W wyniku uszkodzenia przepaleniu uległ również bezpiecznik wejściowy.

Uszkodzenie mostka prostowniczego uniemożliwiało prawidłową pracę dalszej części zasilacza. Przepalony bezpiecznik dodatkowo odcinał zasilanie układu, dlatego na wyjściach nie występowały wymagane napięcia +5 V oraz +24 V.

W takiej sytuacji sama wymiana bezpiecznika nie jest wystarczającą naprawą. Konieczne jest ustalenie przyczyny jego przepalenia i sprawdzenie obwodu wejściowego zasilacza.

• sprawdzenie bezpiecznika wejściowego,
• sprawdzenie mostka prostowniczego,
• weryfikacja pozostałych elementów obwodu wejściowego,
• uruchomienie zasilacza po usunięciu uszkodzenia,
• kontrola napięć wyjściowych +5 V i +24 V.

Diagnostyka zasilacza MOUNT FUJI A6571-00

Diagnostykę rozpoczęto od potwierdzenia zgłaszanego objawu, czyli braku napięć wyjściowych +5 V oraz +24 V. Ponieważ oba napięcia były nieobecne, sprawdzono elementy wspólne dla pracy zasilacza, w tym obwód wejściowy.

W toku diagnostyki stwierdzono zwarcie mostka prostowniczego. Jednocześnie bezpiecznik wejściowy był przepalony. Wyniki te wskazywały na uszkodzenie w wejściowym stopniu zasilacza.

Po zlokalizowaniu uszkodzenia wykonano kontrolę pozostałych elementów obwodu wejściowego. Następnie wymieniono uszkodzony mostek Graetza oraz bezpiecznik i przystąpiono do uruchomienia zasilacza.

Po naprawie sprawdzono napięcia wyjściowe +5 V oraz +24 V. Zasilacz przeszedł pozytywnie test po naprawie i został przywrócony do sprawności.

Co sprawdzić, gdy zasilacz MOUNT FUJI A6571-00 nie ma napięcia +5 V i +24 V?

Brak jednocześnie napięć +5 V i +24 V wskazuje na problem, który może znajdować się we wspólnym torze zasilania. W przypadku opisywanego egzemplarza przyczyną było uszkodzenie elementów wejściowych zasilacza.

• Brak +5 V i +24 V – należy sprawdzić zasilanie wejściowe oraz obwód wejściowy zasilacza.
• Przepalony bezpiecznik – nie należy ograniczać naprawy wyłącznie do jego wymiany; trzeba ustalić przyczynę jego zadziałania.
• Zwarcie mostka prostowniczego – może doprowadzić do przepalenia bezpiecznika i uniemożliwić pracę dalszych stopni zasilacza.
• Napięcia wyjściowe po naprawie – należy sprawdzić poprawność i stabilność pracy zasilacza.

Test zasilacza MOUNT FUJI A6571-00 po naprawie

Po wymianie uszkodzonego mostka prostowniczego i bezpiecznika zasilacz został uruchomiony i poddany kontroli. Sprawdzono obecność wymaganych napięć wyjściowych +5 V oraz +24 V.

Celem testu było potwierdzenie, że po usunięciu uszkodzenia zasilacz prawidłowo pracuje oraz zapewnia wymagane napięcia wyjściowe dla urządzenia, w którym jest stosowany.

• Kontrola poprawnego uruchomienia zasilacza.
• Weryfikacja napięcia wyjściowego +5 V.
• Weryfikacja napięcia wyjściowego +24 V.
• Kontrola pracy zasilacza po wymianie uszkodzonych elementów.
• Potwierdzenie prawidłowego działania po naprawie.

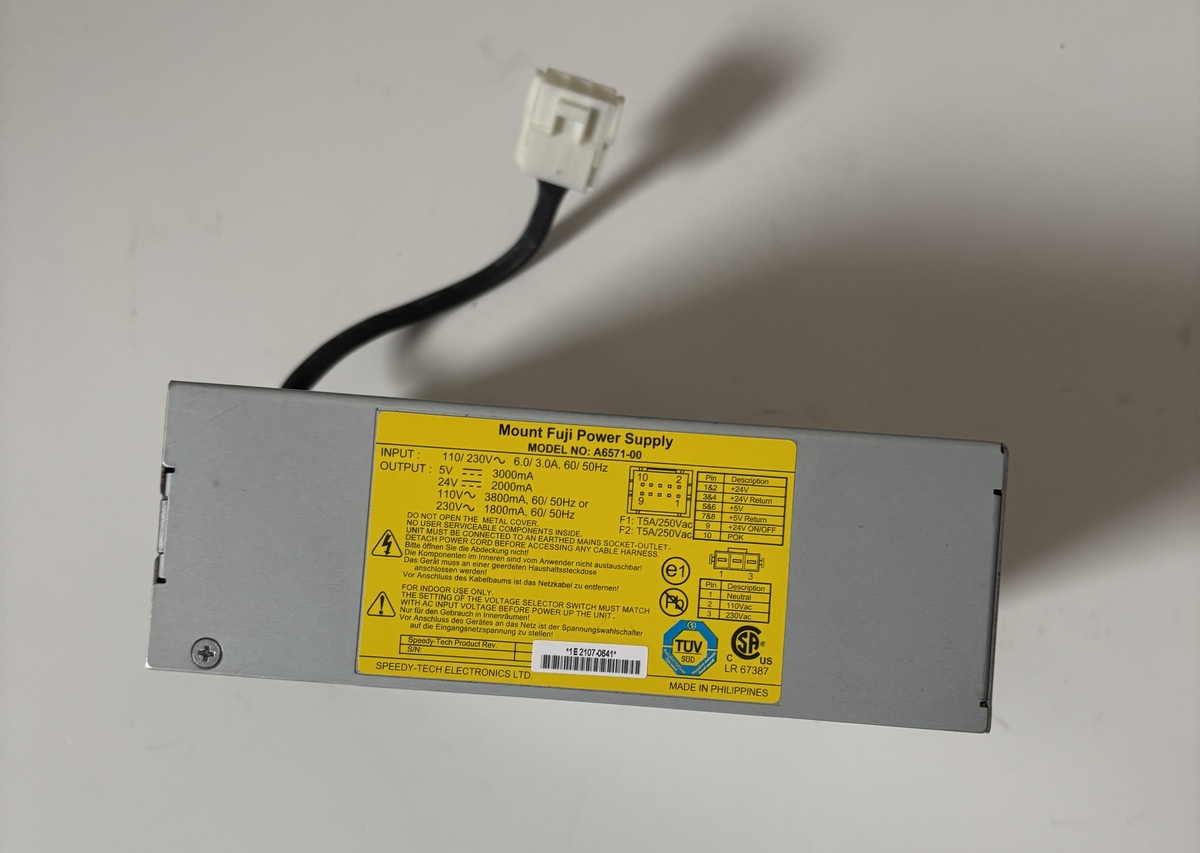

Dane identyfikacyjne zasilacza

Podsumowanie techniczne naprawy zasilacza MOUNT FUJI A6571-00

Zasilacz MOUNT FUJI A6571-00 nie podawał napięć +5 V oraz +24 V z powodu uszkodzenia w obwodzie wejściowym. Diagnostyka wykazała zwarcie mostka prostowniczego oraz przepalony bezpiecznik wejściowy.

W ramach naprawy wymieniono uszkodzony mostek Graetza oraz bezpiecznik, a następnie sprawdzono pozostałe elementy obwodu wejściowego i uruchomiono zasilacz.

Po naprawie zweryfikowano napięcia wyjściowe +5 V i +24 V. Test zakończył się pozytywnie, a zasilacz został przywrócony do sprawności.

Opisywany przypadek pokazuje, że przy braku kilku napięć wyjściowych jednocześnie warto rozpocząć diagnostykę od elementów wspólnych dla pracy zasilacza, zamiast traktować każde wyjście jako osobną usterkę.

Naprawa została zrealizowana w trybie pilnym. Dzięki sprawnej diagnostyce i wymianie uszkodzonych elementów zasilacz MOUNT FUJI A6571-00 został naprawiony w ciągu jednego dnia. Po zakończeniu prac sprawdzono napięcia wyjściowe +5 V i +24 V, potwierdzając prawidłowe działanie urządzenia.
