Siemens OP7 RAM Error – diagnoza i naprawa panelu operatorskiego HMI

Do serwisu trafił panel operatorski Siemens SIMATIC OP7, pracujący jako interfejs operatorski w układzie sterowania maszyną produkcyjną. Panel odpowiadał za wizualizację procesu oraz komunikację ze sterownikiem PLC, umożliwiając operatorowi kontrolę parametrów pracy oraz diagnostykę błędów.

Klient zgłosił problem polegający na niemożliwości uruchomienia panelu oraz pojawiającym się komunikacie RAM Error. Urządzenie zatrzymywało się na etapie startu, uniemożliwiając dalszą pracę maszyny oraz dostęp do funkcji operatorskich.

Objawy uszkodzenia panelu Siemens SIMATIC OP7

• Pojawiający się komunikat RAM Error podczas uruchamiania
• Brak możliwości załadowania projektu operatorskiego
• Zatrzymanie panelu na etapie startu systemu
• Brak komunikacji z PLC
• Okresowe restarty urządzenia

Zakres uszkodzeń panelu HMI Siemens OP7

• Błąd pamięci RAM uniemożliwiający poprawne uruchomienie systemu
• Niestabilna praca układu pamięci operacyjnej
• Potencjalne uszkodzenia w torze zasilania pamięci
• Konieczność weryfikacji układów logicznych odpowiedzialnych za obsługę pamięci

Możliwe przyczyny błędu RAM Error w panelach Siemens SIMATIC OP7

Błąd RAM Error w panelach operatorskich serii SIMATIC OP7 najczęściej związany jest z problemami w obszarze pamięci operacyjnej lub jej zasilania. W starszych urządzeniach istotną rolę odgrywa również degradacja komponentów elektronicznych oraz wieloletnia eksploatacja w trudnych warunkach przemysłowych.

• Uszkodzenie układów pamięci RAM
• Niestabilne napięcia zasilające sekcję logiczną
• Zużycie kondensatorów filtrujących
• Błędy w komunikacji magistrali danych
• Starzenie układów scalonych
• Zakłócenia elektromagnetyczne w środowisku pracy

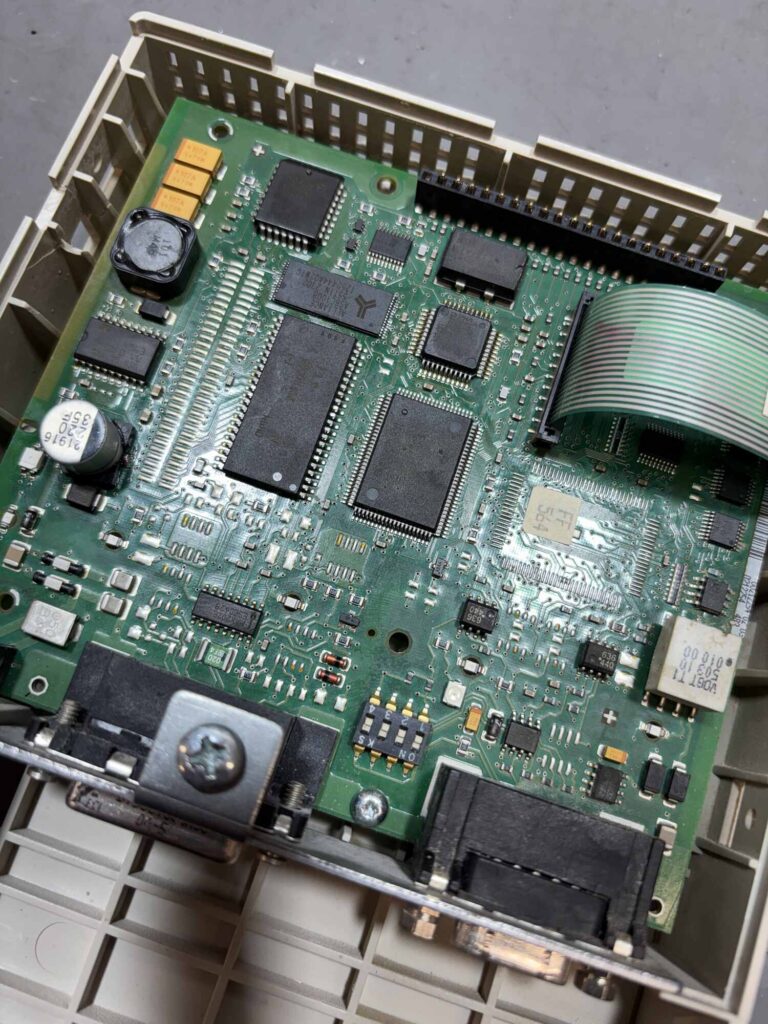

Diagnostyka panelu Siemens OP7

Diagnostykę rozpoczęto od weryfikacji napięć zasilających oraz sprawdzenia podstawowych sygnałów logicznych. Panel nie przechodził procedury inicjalizacji, co wskazywało na problem w obszarze pamięci operacyjnej lub jej obsługi.

W kolejnym etapie przeprowadzono analizę toru zasilania sekcji cyfrowej oraz kontrolę elementów odpowiedzialnych za stabilizację napięcia. Stwierdzono niestabilność napięć w obszarze zasilania pamięci, co mogło prowadzić do błędów inicjalizacji RAM.

Dalsza analiza wykazała nieprawidłową pracę układów pamięci oraz elementów współpracujących. W wyniku diagnostyki zidentyfikowano uszkodzenia wymagające interwencji serwisowej.

Testy panelu Siemens SIMATIC OP7 po naprawie

Po wykonaniu naprawy przeprowadzono testy funkcjonalne obejmujące uruchomienie panelu, weryfikację poprawności działania pamięci oraz stabilności pracy systemu. Panel został poddany wielokrotnym cyklom restartu w celu potwierdzenia usunięcia błędu RAM Error.

• Test uruchomienia systemu
• Weryfikacja pracy pamięci RAM
• Kontrola napięć zasilających
• Test komunikacji z PLC
• Test stabilności pracy panelu podczas długotrwałego działania

Dane identyfikacyjne panelu

Podsumowanie techniczne naprawy panelu operatorskiego Siemens OP7

Błędy pamięci w panelach operatorskich starszych generacji, takich jak SIMATIC OP7, najczęściej wynikają z degradacji komponentów elektronicznych oraz problemów z zasilaniem sekcji logicznej. W praktyce oznacza to, że po kilkunastu lub kilkudziesięciu latach pracy parametry układów przestają mieścić się w pierwotnych założeniach projektowych.

Najczęściej obserwuje się spadki stabilności napięć zasilających pamięć RAM, zwiększone tętnienia oraz wolniejsze narastanie napięcia przy starcie urządzenia. Dla użytkownika wygląda to jak „losowy” błąd, ale dla elektroniki to już warunki graniczne — układ pamięci nie jest w stanie przejść poprawnie procesu inicjalizacji. Dodatkowo dochodzi naturalne starzenie się samych układów scalonych. Struktury półprzewodnikowe z czasem tracą swoje właściwości, a marginesy tolerancji maleją. To dlatego panel potrafi działać poprawnie przez lata, a następnie zaczyna generować błędy bez wyraźnej zmiany warunków pracy. Istotnym czynnikiem jest również środowisko przemysłowe. Podwyższona temperatura, zapylenie oraz zakłócenia elektromagnetyczne wpływają na stabilność pracy sekcji cyfrowej, nawet niewielkie odchylenia napięcia czy chwilowe zakłócenia mogą powodować błędne odczyty w pamięci lub problemy z komunikacją między układami.

W przeciwieństwie do nowszych paneli HMI, gdzie częściej spotyka się problemy programowe lub związane z firmware, w urządzeniach takich jak OP7 dominują przyczyny sprzętowe. To klasyczny przypadek, gdzie czas i fizyka mają większy wpływ niż oprogramowanie — i właśnie dlatego skuteczna naprawa wymaga diagnostyki na poziomie elektroniki, a nie tylko ponownego wgrywania projektu.

W praktyce serwisowej szybka diagnostyka pozwala uniknąć całkowitej utraty funkcjonalności panelu oraz kosztownej wymiany całego systemu HMI. W wielu przypadkach możliwa jest skuteczna naprawa paneli operatorskich HMI, przywracająca pełną funkcjonalność urządzenia.

Kiedy zgłosić naprawę panelu Siemens SIMATIC OP7?

• Komunikat RAM Error – Pojawienie się błędu pamięci to jasny sygnał, że panel nie jest w stanie poprawnie zainicjalizować systemu.
• Brak uruchamiania panelu – Jeżeli urządzenie zatrzymuje się na starcie, problem najczęściej leży po stronie sprzętowej.
• Restarty lub zawieszanie się – Niestabilna praca to często efekt problemów z zasilaniem lub pamięcią.
• Brak komunikacji z PLC – Panel nie przekazuje danych – produkcja stoi, a to już przestaje być „mała usterka”.

Jeżeli pojawiają się powyższe objawy, nie ma sensu czekać aż samo przejdzie – bo nie przejdzie. W takich przypadkach najlepszym rozwiązaniem jest szybka diagnostyka i naprawa urządzenia.
