Jak diagnozować sygnał 4-20 mA w falownikach i sterownikach PLC – praktyczny poradnik z pomiarów w terenie

Sygnał 4-20 mA pozostaje jednym z najbardziej niezawodnych sposobów przesyłania informacji analogowej w automatyce przemysłowej, spotyka się go zarówno w prostych aplikacjach transportowych, jak i w rozbudowanych układach regulacji z falownikami oraz sterownikami PLC. W teorii jego diagnostyka jest prosta, jednak w praktyce wiele awarii przypisywanych falownikom lub modułom analogowym wynika z problemów w samej pętli prądowej.

Typowy scenariusz wygląda znajomo: falownik przestaje reagować na zmianę wartości zadanej, PLC pokazuje niestabilne wartości, a pierwszym podejrzeniem jest uszkodzenie elektroniki falownika lub sterownika, dopiero po wykonaniu rzeczywistego pomiaru okazuje się, że problemem jest przewód, zasilanie pętli albo nieprawidłowa konfiguracja wejścia analogowego. Dlatego podstawą każdej diagnostyki obwodów 4-20 mA powinno być wykonanie pomiaru prądu w obwodzie, a nie próby zgadywania przyczyny na podstawie objawów.

Czym w praktyce jest sygnał 4-20 mA

W układach automatyki sygnał 4-20 mA reprezentuje określoną wartość fizyczną, na przykład prędkość obrotową, ciśnienie, temperaturę lub poziom cieczy. Dolna granica wynosząca 4 mA nie została wybrana przypadkowo, ponieważ umożliwia wykrycie przerwy w obwodzie – jeżeli przewód zostanie uszkodzony lub przetwornik przestanie działać, prąd spada do wartości bliskiej zera, co jednoznacznie wskazuje na problem w instalacji.

W praktyce serwisu automatyki przemysłowej warto pamiętać, że sama obecność prądu nie oznacza jeszcze poprawnego działania układu, zdarzają się sytuacje, w których przewód sygnałowy jest częściowo uszkodzony, a prąd nadal płynie, jednak jego wartość zmienia się losowo przy poruszaniu wiązką przewodów. Dobrym nawykiem jest więc delikatne poruszenie przewodami w listwie zaciskowej lub przepuście kablowym i obserwowanie, czy wskazania na mierniku pozostają stabilne.

W starszych instalacjach często spotyka się przewody wielokrotnie przepinane na listwach zaciskowych, każde takie przepięcie zwiększa ryzyko poluzowania śruby lub uszkodzenia tulejki przewodu, co po kilku latach eksploatacji może prowadzić do trudnych do wykrycia przerw w sygnale.

Dlaczego poprawny pomiar prądu musi być wykonany w szeregu

Najczęściej popełnianym błędem podczas diagnostyki jest próba pomiaru sygnału analogowego tak samo jak napięcia. W przypadku pętli prądowej takie podejście prowadzi do błędnych wyników, a w skrajnych sytuacjach może doprowadzić do uszkodzenia wejścia analogowego.

Pomiar prądu wymaga rozłączenia obwodu i wstawienia miernika w taki sposób, aby cały prąd przepływał przez jego tor pomiarowy. W praktyce oznacza to rozłączenie przewodu prowadzącego do wejścia AI+ i wpięcie miernika pomiędzy dwa rozłączone końce przewodu.

Najwygodniejszym miejscem wykonania takiego pomiaru jest listwa zaciskowa znajdująca się możliwie blisko falownika lub sterownika PLC, rozłączanie przewodów bezpośrednio przy przetworniku bywa trudniejsze, szczególnie w miejscach o ograniczonym dostępie.

Warto również przed pomiarem sprawdzić bezpiecznik w mierniku, jeżeli wcześniej wykonywano pomiary w obwodach o większym prądzie, bezpiecznik mógł ulec przepaleniu, co skutkuje zerowym wskazaniem mimo poprawnej pracy pętli.

Uwaga: zanim włączysz pomiar, sprawdź czy przewód pomiarowy jest wpięty w gniazdo mA/A, a nie w V/Ω. To jeden z najczęstszych błędów – miernik wtedy pokazuje 0 albo przepala bezpiecznik i zaczyna się szukanie problemu tam, gdzie go nie ma.

Jak wygląda prawidłowe wpięcie miernika w pętlę 4-20 mA

W typowej pętli 2-przewodowej przetwornik zasilany jest z tego samego obwodu, którym przesyłany jest sygnał pomiarowy. Prąd przepływa od zasilacza 24 VDC przez przetwornik, następnie przez wejście analogowe falownika lub PLC i wraca do punktu odniesienia 0 V.

W celu wykonania pomiaru należy rozłączyć przewód prowadzący do wejścia AI+, a następnie wstawić multimetr w szereg pomiędzy dwa końce przewodu, po uruchomieniu układu cały prąd przepływa przez miernik, co pozwala na bezpośredni odczyt wartości sygnału.

W praktyce dobrze jest wcześniej oznaczyć przewód, który został rozłączony. W większych szafach kilka podobnych torów sygnałowych potrafi wyglądać identycznie, a pomyłka przy ponownym podłączeniu może wprowadzić dodatkowe problemy.

Przykład rzeczywistego pomiaru sygnału 4-20 mA w szafie sterowniczej

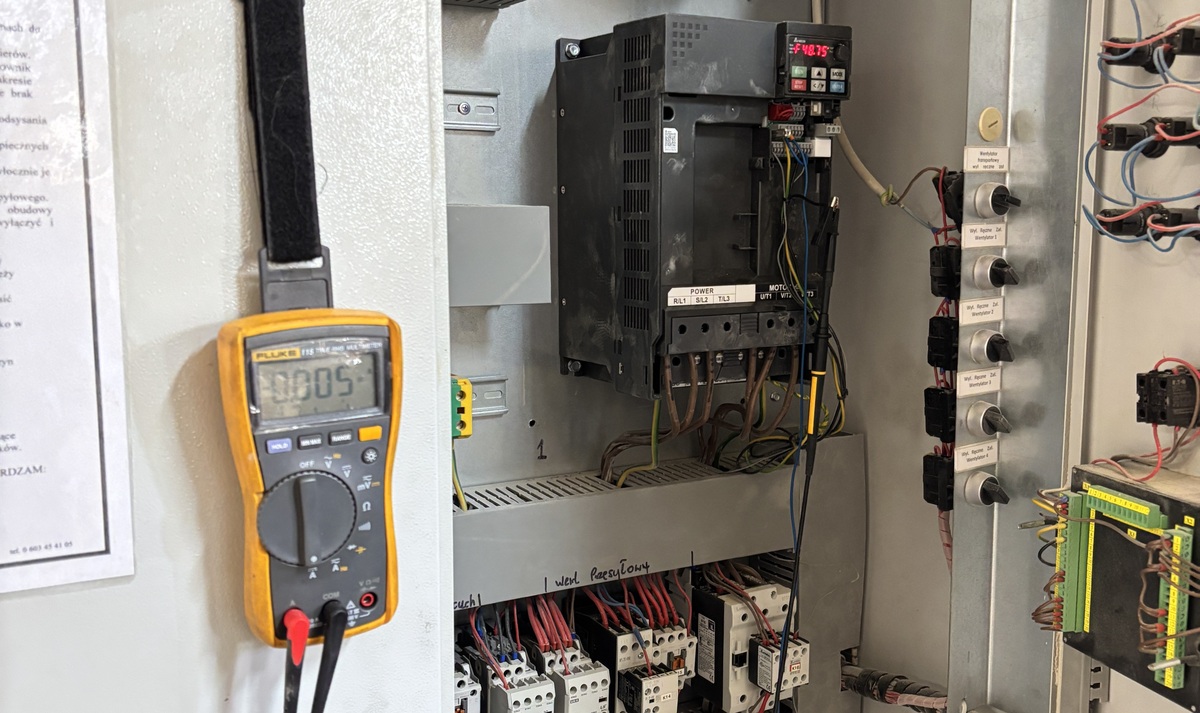

Poniższy przykład przedstawia rzeczywisty pomiar wykonany w układzie z falownikiem oraz modułami sterowania. Pomiar został wykonany poprzez rozłączenie przewodu prowadzącego do wejścia analogowego i wpięcie miernika w szereg z pętlą sygnałową.

Odczytana wartość prądu wynosiła 0.005 A, czyli 5 mA. Wartość ta wskazuje na poprawnie zamkniętą pętlę prądową oraz sygnał znajdujący się blisko dolnej granicy zakresu.

Jeżeli prąd jest obecny, oznacza to, że przewody są ciągłe, a przetwornik generuje rzeczywisty sygnał. W takiej sytuacji dalsza diagnostyka powinna koncentrować się na konfiguracji urządzenia lub logice sterowania.

Gdzie mierzyć sygnał 4-20 mA w układzie automatyki

Skuteczna diagnostyka sygnału analogowego wymaga wykonywania pomiarów w odpowiednich punktach instalacji. W praktyce rzadko wystarcza pojedynczy pomiar, ponieważ uszkodzenie może znajdować się w dowolnym miejscu pętli prądowej, dlatego dobrym podejściem jest rozpoczynanie pomiarów w jednym punkcie, a następnie porównywanie wyników w kolejnych miejscach układu.

Takie podejście pozwala szybko ustalić, czy problem dotyczy przetwornika, przewodu sygnałowego, czy samego wejścia analogowego falownika lub sterownika PLC. W wielu przypadkach różnica pomiędzy pomiarami wykonanymi w dwóch punktach instalacji jednoznacznie wskazuje miejsce uszkodzenia.

Pomiar prądu na wyjściu czujnika

Pomiar wykonany bezpośrednio na wyjściu czujnika lub przetwornika pozwala potwierdzić, czy urządzenie generuje poprawny sygnał analogowy, jest to szczególnie przydatne w sytuacjach, w których układ przestaje reagować na zmianę wartości procesu, a podejrzenie pada na uszkodzenie samego czujnika.

W praktyce należy jednak pamiętać, że dostęp do czujników bywa utrudniony, zwłaszcza gdy znajdują się w strefach o podwyższonym stopniu ochrony lub w miejscach narażonych na wysoką temperaturę, dlatego taki pomiar wykonuje się zwykle dopiero wtedy, gdy wcześniejsze sprawdzenie instalacji od strony szafy sterowniczej nie przyniosło jednoznacznych wyników.

Pomiar na wejściu analogowym PLC

Pomiar na wejściu sterownika PLC jest jednym z najczęściej wykonywanych pomiarów diagnostycznych, w tym miejscu można bezpośrednio porównać wartość zmierzoną miernikiem z wartością widoczną w systemie sterowania, co pozwala szybko wykryć błędy konfiguracji lub uszkodzenia modułu analogowego.

Jeżeli sygnał zmierzony miernikiem jest poprawny, a wartość odczytywana przez PLC jest nieprawidłowa, przyczyną może być uszkodzenie toru wejściowego lub niepoprawnie ustawiony zakres sygnału, warto wtedy sprawdzić parametry konfiguracji wejścia oraz sposób skalowania wartości analogowych.

Pomiar na wejściu falownika

Wejście analogowe falownika często wykorzystywane jest jako źródło zadawania prędkości obrotowej. Brak reakcji napędu na zmianę sygnału analogowego nie zawsze oznacza uszkodzenie samego falownika, dlatego pomiar w tym miejscu pozwala wykluczyć problemy z instalacją sygnałową.

Jeżeli prąd na wejściu falownika jest prawidłowy, a urządzenie nadal nie reaguje, przyczyną może być nieprawidłowa konfiguracja źródła sterowania lub uszkodzenie toru analogowego wewnątrz urządzenia.

Pomiar na listwie zaciskowej

Listwy zaciskowe są miejscem, w którym często dochodzi do problemów związanych z połączeniami elektrycznymi, luźne zaciski, uszkodzone tulejki przewodów lub korozja styków mogą powodować niestabilną pracę całej pętli prądowej.

Pomiar wykonany na listwie zaciskowej pozwala szybko sprawdzić ciągłość przewodów oraz jakość połączeń. W praktyce jest to jedno z najwygodniejszych miejsc do rozpoczęcia diagnostyki, ponieważ dostęp do zacisków w szafie sterowniczej jest zazwyczaj łatwy i bezpieczny.

Wejścia aktywne i pasywne w pętlach 4-20 mA

Podczas diagnostyki sygnałów analogowych bardzo ważne jest ustalenie, czy wejście analogowe pracuje jako aktywne czy pasywne. Nieprawidłowe podłączenie pętli do niewłaściwego typu wejścia jest jedną z najczęstszych przyczyn problemów z sygnałem 4-20 mA.

Wejście pasywne wymaga zewnętrznego zasilania pętli prądowej. W takim układzie zasilacz 24 VDC dostarcza napięcie do przetwornika, a prąd przepływa następnie przez wejście analogowe urządzenia. Jest to najczęściej spotykana konfiguracja w instalacjach przemysłowych.

Wejście aktywne posiada własne zasilanie pętli i dostarcza napięcie bezpośrednio na zaciski wejściowe. Podłączenie dodatkowego zasilacza do takiego wejścia może prowadzić do uszkodzenia modułu analogowego lub nieprawidłowych wskazań.

Jeżeli po podłączeniu przetwornika wartość sygnału pozostaje na poziomie zerowym lub maksymalnym, jednym z pierwszych kroków diagnostycznych powinno być sprawdzenie typu wejścia oraz sposobu zasilania pętli.

Jak przeliczyć wartość 4-20 mA na procent sygnału

W wielu przypadkach sam odczyt wartości prądu nie jest wystarczający, ponieważ użytkownik potrzebuje wiedzieć, jaką część zakresu sygnału reprezentuje aktualny pomiar. Dotyczy to szczególnie sytuacji, w których falownik lub sterownik PLC pracuje w trybie ręcznym, a operator chce szybko sprawdzić, czy sygnał zadany przez czujnik odpowiada rzeczywistej wartości procesu.

Przeliczenie wartości prądu na procent zakresu pozwala łatwo porównać pomiar wykonany miernikiem z wartością widoczną w systemie sterowania, jest to szczególnie przydatne podczas uruchamiania nowych instalacji, kalibracji czujników oraz diagnostyki sytuacji, w których układ reaguje nieproporcjonalnie do zmiany sygnału wejściowego.

Wzór przeliczeniowy

% = ((I – 4) / 16) × 100

gdzie I oznacza zmierzoną wartość prądu w miliamperach.

Standardowy sygnał analogowy 4-20 mA odpowiada zakresowi od 0 do 100% wartości zadanej. Dolna granica 4 mA oznacza 0%, natomiast 20 mA odpowiada wartości maksymalnej, czyli 100%. Każda wartość pomiędzy tymi punktami może zostać przeliczona na procent zakresu według zależności liniowej.

W praktyce oznacza to odjęcie wartości 4 mA od zmierzonego prądu, a następnie odniesienie wyniku do pełnego zakresu wynoszącego 16 mA. Takie podejście pozwala szybko określić, jaką część zakresu reprezentuje aktualny sygnał i czy odpowiada on rzeczywistemu stanowi procesu technologicznego.

Warto zapamiętać, że w wielu sterownikach PLC wartości surowe również przeliczane są według tej samej zasady. Dlatego znajomość sposobu przeliczenia sygnału na procent ułatwia analizę danych widocznych w programie sterującym.

Przykład obliczenia dla 5 mA

Załóżmy, że podczas pomiaru uzyskano wartość 5 mA. Po podstawieniu do wzoru:

((5 – 4) / 16) × 100 = 6,25%

Oznacza to, że sygnał znajduje się na poziomie około 6% zakresu. W praktyce jest to bardzo niska wartość, czyli układ pracuje praktycznie „na minimum”.

Jeżeli w danym momencie falownik powinien pracować np. na połowie prędkości, a pomiar pokazuje 5 mA, problem nie leży w falowniku, tylko wcześniej — najczęściej w czujniku, okablowaniu albo skalowaniu sygnału w PLC.

Dla porównania warto zapamiętać jedną rzecz: 12 mA to dokładnie 50% zakresu. Jeżeli widzisz wartość wyraźnie niższą, układ fizycznie nie ma „z czego” pracować szybciej.

Najczęstsze przyczyny problemów z pętlą prądową

Większość problemów nie wynika z uszkodzeń elektroniki, lecz z usterek instalacyjnych. Do najczęstszych należą uszkodzenia przewodów, utlenione zaciski oraz brak stabilnego napięcia zasilającego.

W wielu instalacjach przewody sygnałowe prowadzone są razem z przewodami silnikowymi. W takich przypadkach zakłócenia elektromagnetyczne mogą powodować niestabilne wskazania i błędy wejść analogowych.

Jeżeli pomiary wskazują na niestabilną pracę układu mimo poprawnych przewodów i konfiguracji, możliwe jest uszkodzenie elektroniki sterującej. W takich przypadkach konieczna może być diagnostyka i naprawa falowników przemysłowych.

Diagnostyka sygnału 4-20 mA w sterownikach PLC

Sterowniki PLC umożliwiają podgląd wartości surowych wejścia analogowego, co pozwala na dokładne porównanie rzeczywistego sygnału z wartością przetwarzaną przez system sterowania.

Jeżeli wartości wyświetlane przez sterownik znacząco różnią się od pomiaru wykonanego miernikiem, przyczyną może być błędna konfiguracja zakresu lub uszkodzenie modułu analogowego. W takich sytuacjach pomocna może być diagnostyka sterowników PLC.

Podsumowanie praktyczne

Diagnostyka sygnału 4-20 mA nie wymaga zaawansowanego sprzętu, jednak wymaga systematycznego podejścia i poprawnej interpretacji wyników. Najważniejsze jest zrozumienie przebiegu sygnału w układzie oraz sprawdzanie rzeczywistych wartości w kilku punktach instalacji.

W praktyce większość usterek można zlokalizować w krótkim czasie, pod warunkiem że pomiary wykonywane są metodycznie i z zachowaniem zasad bezpieczeństwa.
