Kiedy NIE naprawiać falownika – decyzja kosztowa, nie techniczna

Uszkodzona elektronika falownika przemysłowego po zwarciu sekcji mocy oraz przepięciu. Widoczne ślady przegrzania i uszkodzeń elementów sterujących na płycie PCB.

Uszkodzony falownik nie zawsze oznacza konieczność wymiany urządzenia na nowe. W wielu przypadkach profesjonalna naprawa pozwala przywrócić pełną sprawność przemiennika częstotliwości przy znacznie niższych kosztach niż zakup nowego modelu. Są jednak awarie, przy których regeneracja przestaje być opłacalna. Nawet jeśli urządzenie da się technicznie uruchomić, koszt naprawy, brak części zamiennych albo ryzyko kolejnych usterek mogą sprawić, że lepszym rozwiązaniem będzie wymiana falownika. Znaczenie ma tutaj nie tylko sam zakres uszkodzenia, ale również wartość urządzenia, dostępność komponentów, czas przestoju produkcji oraz ogólny stan elektroniki po wcześniejszych awariach lub naprawach.

Naprawa falownika to nie zawsze dobra decyzja

W elektronice przemysłowej można naprawić bardzo wiele urządzeń – również ciężko uszkodzone falowniki. Problem polega jednak na tym, że techniczna możliwość naprawy nie zawsze oznacza jej opłacalność.

Przy ocenie należy uwzględnić:

• koszt części zamiennych,
• wiek falownika,
• dostępność modułów mocy i elektroniki sterującej,
• czas przestoju maszyny,
• koszt nowego urządzenia,
• ryzyko kolejnych awarii.

W przypadku starszych lub mocno uszkodzonych urządzeń bardziej opłacalna może okazać się wymiana falownika albo modernizacja napędu niż kolejna regeneracja elektroniki.

8 sytuacji, w których naprawa falownika zwykle się nie opłaca

1. Koszt naprawy przekracza 60-70% wartości nowego urządzenia

Dotyczy to szczególnie małych falowników HVAC oraz tańszych przemienników częstotliwości o niewielkiej mocy, gdzie koszt naprawy bardzo szybko może zbliżyć się do wartości nowego urządzenia.

Jeżeli awaria obejmuje moduł IGBT, sekcję zasilania oraz elektronikę sterującą, regeneracja często wymaga wymiany wielu kosztownych podzespołów i czasochłonnej diagnostyki. W praktyce oznacza to, że pozornie niewielka awaria może wygenerować koszt naprawy nieproporcjonalny do wartości samego falownika.

W przypadku urządzeń wartych około 1200–1500 zł netto poważne zwarcie sekcji mocy bardzo często sprawia, że naprawa przestaje być ekonomicznie uzasadniona, nawet jeśli technicznie urządzenie nadal da się uruchomić.

2. Brak dostępnych części zamiennych

W przypadku starszych falowników jednym z największych problemów staje się brak dostępnych części zamiennych oraz zakończone wsparcie producenta. Dotyczy to szczególnie modułów IGBT, paneli operatorskich oraz specjalizowanych układów sterujących stosowanych wyłącznie w konkretnych seriach urządzeń.

W praktyce oznacza to często konieczność poszukiwania części z demontażu albo sprowadzania komponentów z zagranicy, co znacząco wydłuża czas naprawy i podnosi jej koszt.

3. Rozległe uszkodzenia po przepięciu lub zwarciu

Przepięcia oraz zwarcia bardzo często powodują uszkodzenie kilku sekcji falownika jednocześnie. W takich przypadkach awaria obejmuje nie tylko warystory czy mostki prostownicze, ale również moduły IGBT, zasilacz pomocniczy oraz elektronikę sterującą.

Im większy zakres uszkodzeń, tym większe ryzyko kolejnych problemów po uruchomieniu urządzenia. Szczególnie dotyczy to falowników, które były wielokrotnie załączane mimo zwarcia w sekcji mocy.

4. Falownik był już wielokrotnie naprawiany

W serwisie często trafiają się falowniki po kilku wcześniejszych naprawach wykonanych przy użyciu przypadkowych zamienników lub bez usunięcia rzeczywistej przyczyny awarii. Efektem są między innymi przegrzane ścieżki PCB, niestabilna sekcja mocy oraz problemy z połączeniami lutowanymi.

Im więcej wcześniejszych ingerencji w elektronikę urządzenia, tym większe ryzyko kolejnych usterek oraz niestabilnej pracy falownika po następnej regeneracji.

5. Przestój produkcji kosztuje więcej niż nowy falownik

W wielu zakładach przemysłowych największym kosztem awarii nie jest sam falownik, ale zatrzymanie produkcji. Kilkugodzinny przestój linii technologicznej potrafi generować straty znacznie wyższe niż koszt zakupu nowego przemiennika częstotliwości.

Jeżeli czas oczekiwania na części do naprawy wynosi kilka tygodni, a zakład nie posiada urządzenia zastępczego, wymiana falownika często okazuje się szybszym i bardziej opłacalnym rozwiązaniem niż długotrwała regeneracja uszkodzonego urządzenia.

6. Falownik jest źle dobrany do aplikacji

Czasami problemem nie jest sama awaria falownika, ale jego nieprawidłowy dobór do warunków pracy. Dotyczy to między innymi urządzeń pracujących przy częstych przeciążeniach, ciężkim rozruchu silnika albo w środowisku o wysokiej temperaturze i dużym zapyleniu.

W praktyce zbyt mała moc falownika lub niewystarczające chłodzenie prowadzą do regularnego przeciążania sekcji mocy i przyspieszonego zużycia elektroniki. W takiej sytuacji sama naprawa usuwa jedynie skutki awarii, a nie jej rzeczywistą przyczynę.

7. Koszt diagnostyki i transportu przewyższa wartość urządzenia

Dotyczy to głównie małych przemienników częstotliwości oraz tanich falowników OEM, do których często brakuje dokumentacji technicznej, schematów oraz dostępnych części zamiennych. W praktyce już sama diagnostyka takiego urządzenia potrafi być czasochłonna, szczególnie gdy producent stosuje niestandardowe rozwiązania lub rebranding gotowych modułów.

W przypadku urządzeń o wartości kilkuset złotych koszt transportu, diagnostyki oraz późniejszej naprawy bardzo szybko zbliża się do ceny nowego falownika. Dodatkowym problemem bywa również ograniczona trwałość takich urządzeń po naprawie oraz trudność w zdobyciu kompatybilnych komponentów.

Z tego powodu regeneracja tanich falowników małej mocy często okazuje się ekonomicznie nieuzasadniona, nawet jeśli technicznie naprawa nadal jest możliwa.

8. Falownik został zalany lub długo pracował w wilgoci

Zalanie falownika albo długotrwała praca w zawilgoconym środowisku bardzo często prowadzą do stopniowej degradacji elektroniki. Problemem nie zawsze jest samo zwarcie po kontakcie z wodą, ale również postępująca korozja ścieżek PCB, połączeń lutowanych oraz elementów sterujących.

Szczególnie narażone są urządzenia pracujące w halach o wysokiej wilgotności, zapyleniu lub dużych wahaniach temperatury, gdzie wewnątrz falownika może dochodzić do kondensacji wilgoci. W takich warunkach uszkodzeniu często ulegają złącza, konektory, elementy SMD oraz układy sterowania.

W wielu przypadkach urządzenie po naprawie można ponownie uruchomić, jednak ryzyko kolejnych usterek pozostaje znacznie wyższe niż w przypadku standardowych awarii elektroniki. Jeżeli korozja obejmuje większą część płyty PCB lub wielowarstwowe obwody drukowane, regeneracja falownika może okazać się ekonomicznie nieopłacalna.

Falownik po pożarze lub okopceniu – czy naprawa ma sens?

Falowniki po pożarze lub silnym przegrzaniu bardzo często posiadają uszkodzenia niewidoczne podczas standardowych oględzin. Wysoka temperatura może prowadzić do degradacji izolacji, mikropęknięć PCB oraz osłabienia połączeń lutowanych, które ujawniają się dopiero podczas pracy urządzenia pod obciążeniem.

Dodatkowym problemem jest osad powstały podczas spalania elementów elektronicznych. Tego typu zanieczyszczenia mogą przewodzić prąd i powodować niestabilną pracę elektroniki nawet po usunięciu głównej awarii.

W praktyce falownik po pożarze często wymaga znacznie szerszej diagnostyki niż urządzenie po standardowym uszkodzeniu sekcji mocy. Nawet jeśli po naprawie urządzenie uruchamia się poprawnie, jego długoterminowa niezawodność może być wyraźnie obniżona.

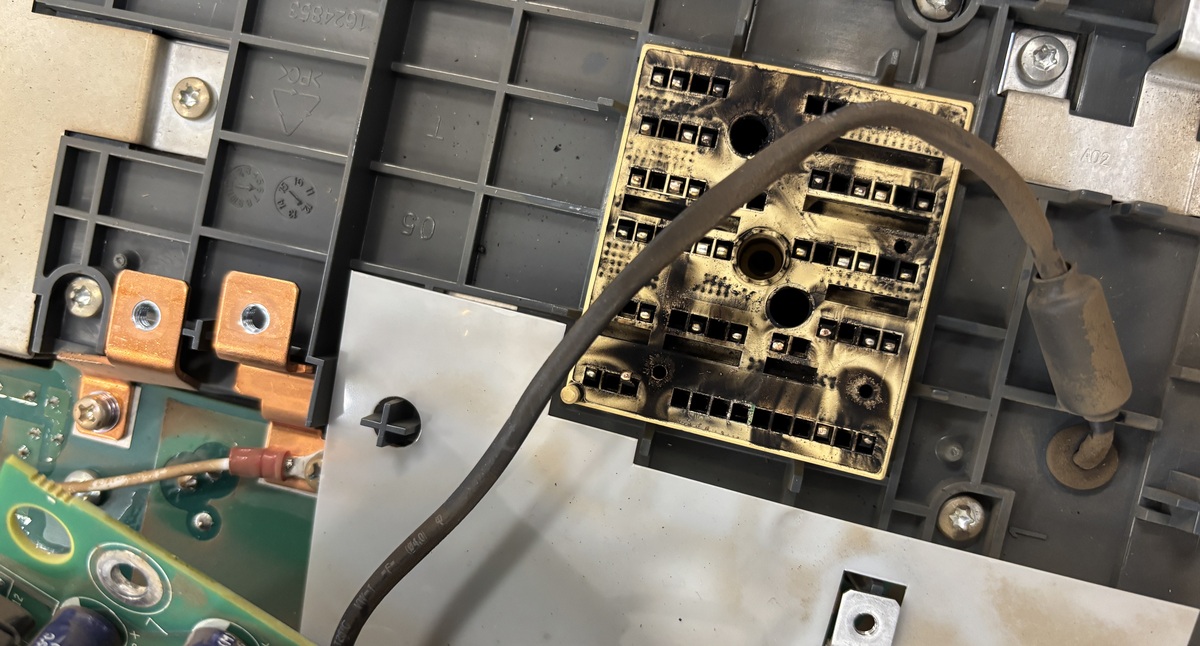

Skutki zwarcia w sekcji mocy falownika przemysłowego. Widoczne okopcenia oraz uszkodzenia elementów po awarii modułu IGBT i wysokoprądowym zwarciu.

Falownik po błędnym podłączeniu zasilania

Jedną z częstych przyczyn poważnych uszkodzeń falowników jest nieprawidłowe podłączenie zasilania. Dotyczy to między innymi sytuacji, w których na urządzenie przeznaczone do pracy z napięciem 230V podawane jest zasilanie 400V albo dochodzi do błędów podczas modernizacji instalacji i prac serwisowych.

W praktyce skutkiem takich pomyłek są często uszkodzone warystory, spalone mostki prostownicze, zniszczone kondensatory oraz awarie zasilacza pomocniczego. W cięższych przypadkach uszkodzeniu ulega również sekcja sterowania oraz moduły IGBT.

Falownik po błędnym podłączeniu bardzo często wymaga rozległej diagnostyki, ponieważ część uszkodzeń pojawia się dopiero po uruchomieniu urządzenia pod obciążeniem. Im większy zakres awarii, tym większe ryzyko, że naprawa okaże się ekonomicznie nieopłacalna.

Falownik po długim postoju – ukryte problemy po magazynowaniu

Falowniki, które przez wiele lat pozostawały nieużywane, również mogą sprawiać problemy po ponownym uruchomieniu. Dotyczy to szczególnie urządzeń magazynowanych w trudnych warunkach lub przechowywanych bez okresowego zasilania.

Najczęstsze problemy związane są z degradacją kondensatorów elektrolitycznych, utlenianiem połączeń oraz zawilgoceniem elektroniki. Po długim postoju niestabilnie może pracować również zasilacz pomocniczy, co utrudnia poprawne uruchomienie falownika.

W przypadku starszych przemienników częstotliwości wieloletni brak zasilania może prowadzić do pogorszenia parametrów kondensatorów w obwodzie DC. Z tego powodu przed uruchomieniem falownika po długim magazynowaniu często konieczna jest kontrola sekcji zasilania oraz stopniowe formowanie kondensatorów elektrolitycznych poprzez powolne podawanie napięcia.

Ukryte koszty wymiany falownika

Zakup nowego falownika nie zawsze oznacza niższy koszt całkowity. W wielu przypadkach sama cena urządzenia stanowi jedynie część wydatków związanych z wymianą przemiennika częstotliwości na nowy model.

W praktyce modernizacja napędu bardzo często wymaga dodatkowych prac związanych z dostosowaniem całej instalacji:

• przebudowy szafy sterowniczej,
• zmiany parametrów sterownika PLC,
• modyfikacji komunikacji przemysłowej,
• dostosowania zabezpieczeń i filtrów EMC,
• zmiany okablowania zasilającego lub sterującego,
• ponownej konfiguracji napędu oraz parametrów silnika.

Dodatkowym problemem bywa brak pełnej kompatybilności nowego falownika z istniejącą automatyką maszyny. Nawet urządzenia tego samego producenta mogą różnić się sposobem konfiguracji, komunikacją lub obsługą funkcji bezpieczeństwa.

W przypadku rozbudowanych linii technologicznych wymiana falownika może oznaczać konieczność zatrzymania produkcji na czas konfiguracji, testów oraz uruchomienia całego układu napędowego. To właśnie dlatego w wielu zakładach profesjonalna regeneracja falownika okazuje się szybszym i bardziej opłacalnym rozwiązaniem niż pełna modernizacja instalacji.

Dlaczego wycena naprawy wymaga diagnostyki?

Koszt naprawy falownika bardzo trudno określić wyłącznie na podstawie opisu objawów lub zdjęcia uszkodzenia. W wielu przypadkach widoczne uszkodzenie jest jedynie skutkiem awarii, a nie jej rzeczywistą przyczyną.

Podczas profesjonalnej diagnostyki sprawdzane są między innymi:

• sekcja mocy oraz moduły IGBT,
• układy sterowania i komunikacji,
• zasilacz pomocniczy,
• stan kondensatorów i obwodu DC,
• historia błędów zapisanych w pamięci urządzenia,
• ewentualne uszkodzenia powstałe po wcześniejszych naprawach.

W praktyce dopiero dokładne pomiary oraz testy pod obciążeniem pozwalają określić rzeczywisty zakres uszkodzeń i ocenić, czy regeneracja urządzenia będzie ekonomicznie uzasadniona. Zdarza się, że falownik z pozoru wygląda na lekko uszkodzony, a po uruchomieniu ujawniają się kolejne problemy w sekcji mocy lub sterowania.

Kiedy naprawa falownika ma sens, a kiedy lepiej go wymienić?

Decyzja o naprawie lub wymianie falownika zależy nie tylko od samego rodzaju uszkodzenia, ale również od wartości urządzenia, dostępności części oraz wpływu awarii na produkcję. W praktyce duże przemysłowe falowniki bardzo często nadal opłaca się regenerować, natomiast w przypadku tanich urządzeń małej mocy naprawa bywa ekonomicznie nieuzasadniona.

Naprawa ma sens	Lepiej wymienić
Duży przemysłowy falownik	Tani falownik OEM
Dostępne części zamienne	Brak części i dokumentacji
Pojedyncza awaria sekcji mocy	Rozległe uszkodzenia po przepięciu
Krótki czas naprawy	Krytyczny przestój produkcji
Stabilna elektronika urządzenia	Korozja lub wielokrotne wcześniejsze naprawy

W wielu przypadkach profesjonalna diagnostyka pozwala szybko określić, czy regeneracja urządzenia będzie opłacalna ekonomicznie. Znaczenie ma nie tylko koszt samej naprawy, ale również ryzyko kolejnych awarii oraz czas potrzebny na przywrócenie maszyny do pracy.

Kiedy naprawa falownika nadal jest opłacalna?

Profesjonalna naprawa falowników przemysłowych w wielu przypadkach nadal pozostaje najbardziej opłacalnym rozwiązaniem. Dotyczy to szczególnie urządzeń dużej mocy stosowanych w liniach technologicznych, gdzie wymiana całego napędu wiąże się nie tylko z wysokim kosztem zakupu nowego falownika, ale również z koniecznością przebudowy instalacji i długim przestojem produkcji.

Naprawa zwykle ma sens wtedy, gdy urządzenie posiada dużą wartość, nowy model jest trudno dostępny albo awaria ogranicza się do jednej sekcji elektroniki, na przykład modułu mocy lub zasilacza pomocniczego. W wielu przypadkach czas profesjonalnej regeneracji okazuje się również krótszy niż oczekiwanie na dostawę nowego przemiennika częstotliwości.

Znaczenie ma także kompatybilność istniejącej instalacji z nowym urządzeniem. W starszych maszynach wymiana falownika może wymagać zmian parametrów PLC, modyfikacji komunikacji przemysłowej oraz ponownej konfiguracji całego układu napędowego.

W przypadku urządzeń ABB, Siemens, Danfoss, Mitsubishi, Schneider Electric czy Yaskawa profesjonalna naprawa falowników bardzo często pozwala szybko przywrócić produkcję bez konieczności kosztownej modernizacji całego napędu.

Co zrobić, gdy naprawa falownika jest nieopłacalna?

Jeżeli diagnostyka wykaże, że naprawa falownika jest ekonomicznie nieuzasadniona, nie zawsze konieczny jest zakup dokładnie tego samego modelu. W wielu przypadkach można dobrać falownik jako zamiennik, odpowiedni do istniejącego silnika, aplikacji oraz sposobu sterowania maszyny.

Dobór zamiennika powinien uwzględniać nie tylko moc silnika. Sprawdzić należy między innymi napięcie zasilania, prąd znamionowy silnika, sposób sterowania, wymagania dotyczące przeciążalności, sposób hamowania, komunikację przemysłową oraz dostępne wejścia i wyjścia. Istotne jest również dopasowanie falownika do charakteru obciążenia i warunków pracy.

W przypadku starszych maszyn szczególnie ważna jest kompatybilność nowego falownika z istniejącym układem automatyki. Zamiennik może wymagać odpowiedniego skonfigurowania wejść i wyjść, zmiany parametrów sterowania lub dostosowania komunikacji z PLC. Nie oznacza to jednak automatycznie konieczności przebudowy całej instalacji.

W plcontroll możemy dobrać falowniki jako zamienniki uszkodzonych lub wycofanych z produkcji urządzeń. Przy doborze analizujemy parametry dotychczasowego falownika, silnika i aplikacji, aby określić, jakie urządzenie może zastąpić uszkodzony przemiennik częstotliwości.

W praktyce pozwala to rozpatrywać trzy warianty: naprawę istniejącego falownika, zastosowanie zamiennika albo modernizację całego układu napędowego. Dopiero porównanie kosztu, dostępności urządzenia, zakresu wymaganych zmian oraz czasu przywrócenia maszyny do pracy pozwala wybrać odpowiednie rozwiązanie.

Jak wygląda profesjonalna diagnostyka falownika?

Profesjonalna diagnostyka przemiennika częstotliwości obejmuje nie tylko próbę uruchomienia urządzenia, ale również szczegółową analizę elektroniki oraz testy wykonywane pod rzeczywistym obciążeniem. W wielu przypadkach widoczne objawy awarii są jedynie skutkiem problemu znajdującego się w innej sekcji falownika.

Podczas diagnostyki sprawdzany jest między innymi stan sekcji mocy, modułów IGBT, kondensatorów oraz zasilacza pomocniczego. Analizowane są również błędy zapisane w pamięci urządzenia, komunikacja sterująca oraz stabilność pracy falownika pod obciążeniem.

Dzięki dokładnym pomiarom możliwe jest określenie rzeczywistego zakresu uszkodzeń oraz ocena ryzyka kolejnych awarii po naprawie. W praktyce pozwala to uniknąć sytuacji, w której urządzenie wraca na produkcję mimo ukrytych problemów w elektronice sterującej lub sekcji mocy.
