Falownik pokazuje zwarcie, ale zwarcia nie ma – możliwe przyczyny

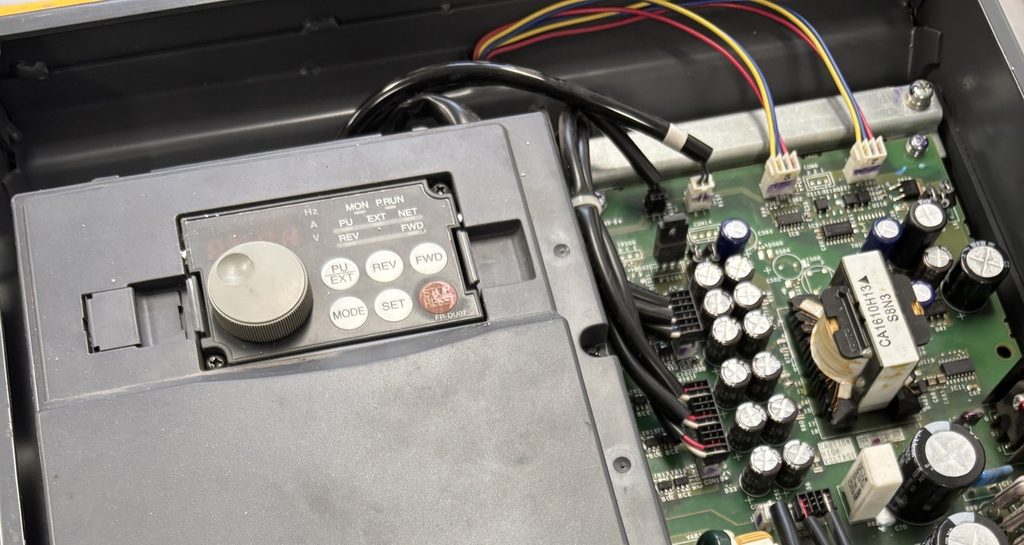

Wnętrze falownika Mitsubishi podczas diagnostyki zgłoszenia zwarcia – widoczna płyta elektroniki sterującej oraz elementy układu zasilania.

Falownik może zgłosić zwarcie na wyjściu, nadprąd lub przeciążenie, mimo że podczas podstawowego pomiaru nie stwierdzamy zwarcia między przewodami ani uzwojeniami silnika. Taki komunikat nie oznacza więc automatycznie uszkodzenia silnika lub przewodu.

Przyczyną może być zarówno rzeczywisty problem w obwodzie silnika, jak i uszkodzenie stopnia mocy falownika, problem z izolacją, błędna konfiguracja albo nieprawidłowe warunki rozruchu. Zdarza się również, że falownik błędnie interpretuje sygnał z układu pomiaru prądu.

Dlatego sam pomiar multimetrem często nie wystarcza. Właściwa diagnostyka powinna rozpocząć się od ustalenia, kiedy pojawia się alarm i czy występuje również po odłączeniu silnika.

Dlaczego falownik pokazuje zwarcie, skoro zwarcia nie ma?

Falownik nie wykrywa zwarcia w taki sam sposób jak multimetr ustawiony na pomiar rezystancji. Układ zabezpieczeń analizuje między innymi prąd wyjściowy, prądy poszczególnych faz, napięcia w obwodzie pośrednim oraz zachowanie tranzystorów mocy. W zależności od konstrukcji urządzenia kontrolowane są również dodatkowe parametry związane ze stopniem mocy i jego sterowaniem.

Dlatego komunikat o zwarciu może pojawić się między innymi przy rzeczywistym zwarciu uzwojeń lub przewodów, pogorszeniu izolacji silnika, uszkodzeniu przewodu, zawilgoceniu instalacji, problemie ze stopniem IGBT/MOSFET, uszkodzonym driverze, błędnych parametrach silnika, zbyt dużym prądzie podczas rozruchu albo nieprawidłowym działaniu układu pomiaru prądu.

W praktyce oznacza to, że nie należy zaczynać diagnostyki od założenia, że „na pewno jest zwarcie”. Najpierw trzeba ustalić, co dokładnie wykrył falownik i w jakich warunkach pojawia się alarm.

Jednym z komunikatów, który może być interpretowany jako zwarcie, jest Overcurrent. Nie zawsze oznacza on rzeczywiste zwarcie w silniku lub przewodzie. Więcej o sposobie rozpoznawania przyczyn tego alarmu opisujemy w artykule diagnostyka błędu Overcurrent krok po kroku.

Bezpieczeństwo podczas pomiarów falownika

Diagnostyka falownika wymaga zachowania szczególnej ostrożności. Po odłączeniu zasilania wewnątrz urządzenia może przez pewien czas utrzymywać się niebezpieczne napięcie w obwodzie pośrednim DC. Zgaszony wyświetlacz nie jest potwierdzeniem, że falownik jest już beznapięciowy.

Przed rozpoczęciem pomiarów należy odłączyć urządzenie od wszystkich źródeł zasilania, zabezpieczyć je przed przypadkowym załączeniem i odczekać czas wymagany przez producenta. Następnie trzeba sprawdzić rzeczywisty brak napięcia odpowiednim miernikiem. Nie należy opierać się wyłącznie na informacji z wyświetlacza lub założeniu, że kondensatory zdążyły się rozładować.

Do pomiarów należy używać odpowiedniego miernika oraz przewodów pomiarowych przeznaczonych do pracy w danym środowisku elektrycznym. Przy pomiarach rezystancji, ciągłości lub izolacji badany obwód musi być odłączony od napięcia.

Na co uważać podczas pomiaru rezystancji izolacji?

Miernik rezystancji izolacji wykorzystuje napięcie znacznie wyższe niż typowy multimetr. Nie należy wykonywać pomiaru izolacji przez podłączony falownik, ponieważ napięcie pomiarowe może uszkodzić jego elektronikę.

Silnik i przewód silnikowy należy odłączyć od falownika, a sposób wykonania próby powinien odpowiadać dokumentacji producenta konkretnego urządzenia i silnika.

Diagnostyka falownika bez doświadczenia – kiedy lepiej wezwać serwis?

Podstawowe czynności, takie jak odczyt kodu błędu czy sprawdzenie danych z tabliczki znamionowej silnika, nie wymagają ingerencji w elektronikę falownika. Inaczej wygląda sytuacja, gdy konieczne jest otwarcie obudowy, pomiar stopnia mocy, sprawdzanie driverów albo wykonywanie pomiarów przy pracującym urządzeniu.

Jeżeli nie masz doświadczenia w diagnostyce falowników i pracy z obwodami mocy, lepiej nie wykonywać takich pomiarów samodzielnie. Nieprawidłowe podłączenie miernika lub przypadkowe zwarcie podczas pomiaru może spowodować uszkodzenie falownika, a przede wszystkim stanowić zagrożenie dla zdrowia i życia. W takim przypadku bezpieczniejszym rozwiązaniem jest przekazanie urządzenia do serwisu falowników.

Od czego zacząć diagnostykę, gdy falownik pokazuje zwarcie?

Pierwszą informacją, którą należy ustalić, jest moment wystąpienia błędu. Sam komunikat „zwarcie” mówi stosunkowo niewiele. Znacznie więcej można wywnioskować z tego, czy alarm pojawia się natychmiast po komendzie START, dopiero podczas rozpędzania, po kilku sekundach pracy czy wyłącznie po podłączeniu konkretnego silnika.

Błąd pojawia się natychmiast po podaniu komendy START

Jeżeli falownik wyłącza się praktycznie natychmiast po uruchomieniu, bez wyraźnego rozpędzenia silnika, należy sprawdzić zarówno obwód wyjściowy, jak i sam falownik. Przyczyną może być zwarcie w silniku lub przewodzie, ale również problem ze stopniem mocy, tranzystorami IGBT/MOSFET, driverem, układem pomiaru prądu albo konfiguracją.

Szczególnie przydatna jest informacja, czy ten sam błąd występuje po odłączeniu silnika. Jeżeli producent danego modelu dopuszcza taki test, a falownik nadal zgłasza błąd bez podłączonego silnika, podejrzenie usterki elektroniki urządzenia wyraźnie rośnie.

Błąd pojawia się dopiero po kilku sekundach

Jeżeli falownik rozpoczyna pracę i dopiero po chwili zgłasza alarm, diagnostyka powinna objąć również prąd podczas rozruchu, czas przyspieszania, parametry silnika, sposób sterowania oraz obciążenie mechaniczne. W takiej sytuacji nie można ograniczyć się wyłącznie do szukania zwarcia omomierzem.

Błąd występuje tylko przy konkretnym silniku

Jeżeli falownik prawidłowo współpracuje z innym silnikiem, a problem pojawia się tylko z jednym konkretnym napędem, warto w pierwszej kolejności sprawdzić silnik, przewód i jego izolację. Taki objaw nie daje jeszcze stuprocentowej pewności, ale wyraźnie kieruje diagnostykę poza sam falownik.

Jak sprawdzić rezystancję uzwojeń silnika?

Po odłączeniu silnika od falownika można wykonać podstawowy pomiar rezystancji uzwojeń. W silniku trójfazowym sprawdza się rezystancję pomiędzy parami zacisków U–V, V–W oraz W–U.

Wartości powinny być do siebie zbliżone. Jeżeli jedna z par ma wyraźnie inną rezystancję niż pozostałe, wynik wymaga dalszej diagnostyki.

Przykładowo, wynik 2,1 Ω, 2,0 Ω i 0,3 Ω wskazuje na wyraźną asymetrię i nie powinien być uznany za prawidłowy bez dalszego sprawdzenia.

Dlaczego prawidłowa rezystancja uzwojeń nie wyklucza uszkodzenia silnika?

Pomiar rezystancji uzwojeń odpowiada tylko na część pytań dotyczących stanu silnika. Można uzyskać podobne wartości między wszystkimi fazami, a jednocześnie mieć problem z izolacją uzwojenia do obudowy lub PE.

Dlatego prawidłowa rezystancja U–V, V–W i W–U nie oznacza automatycznie, że silnik jest sprawny. Jeżeli falownik nadal zgłasza zwarcie, diagnostykę należy rozszerzyć o sprawdzenie izolacji.

Jak sprawdzić izolację silnika?

Do sprawdzenia stanu izolacji wykorzystuje się odpowiedni miernik rezystancji izolacji. W zależności od konstrukcji silnika i zaleceń jego producenta wykonuje się pomiary pomiędzy poszczególnymi uzwojeniami a PE, między innymi U–PE, V–PE i W–PE.

Dokładna wartość napięcia pomiarowego oraz sposób interpretacji wyniku powinny wynikać z dokumentacji badanego silnika. Nie należy przyjmować jednej uniwersalnej wartości dla wszystkich silników.

Jest to istotne, ponieważ multimetr pracujący przy znacznie niższym napięciu może nie wykazać problemu, który ujawni się podczas próby izolacji odpowiednim przyrządem.

Dlatego sytuacja, w której multimetr nie pokazuje zwarcia, a falownik nadal zgłasza alarm, nie jest dowodem na to, że izolacja silnika jest prawidłowa.

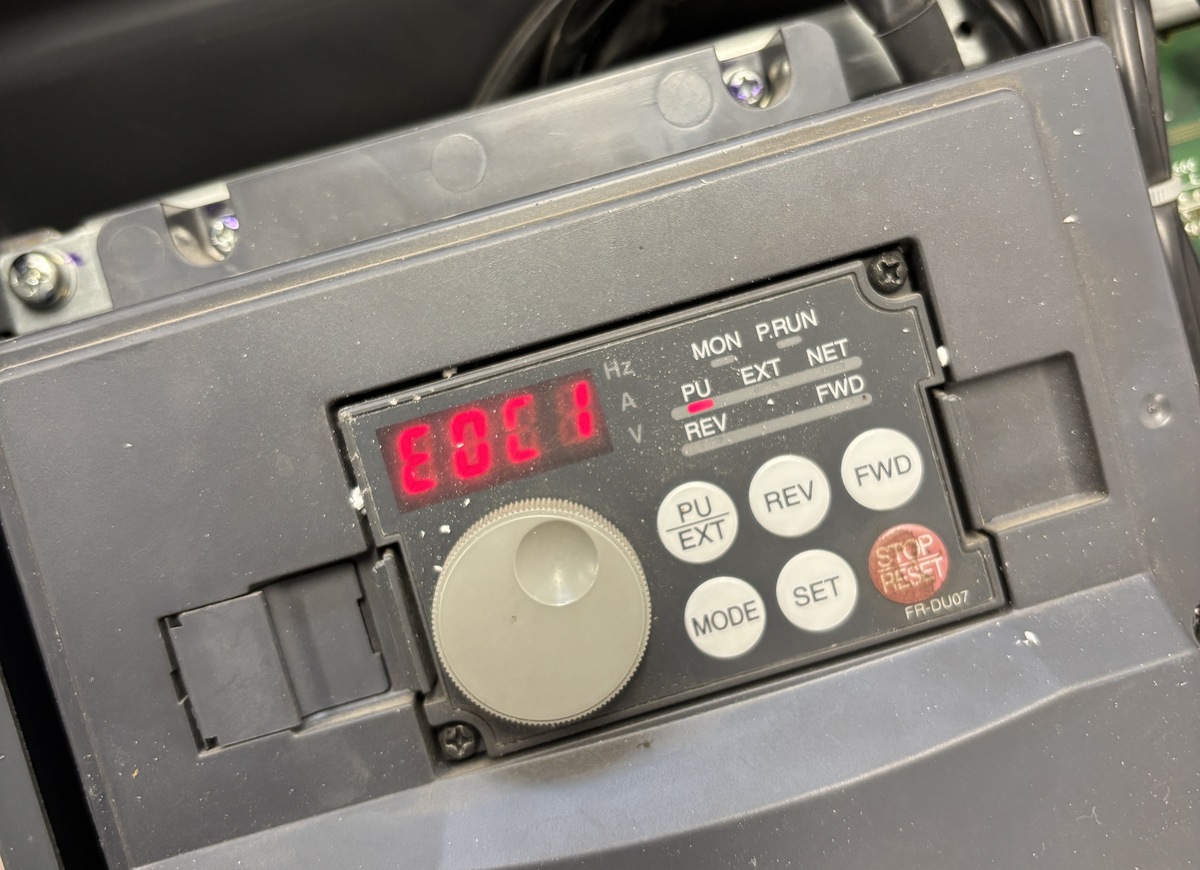

Falownik Mitsubishi podczas diagnostyki błędu overcurrent – panel operatorski wyświetla komunikat o nadmiernym prądzie.

Czy uszkodzony przewód silnikowy może powodować alarm zwarcia?

Tak. Przewód pomiędzy falownikiem a silnikiem jest kolejnym elementem, który trzeba sprawdzić. Oprócz ciągłości żył należy zweryfikować możliwość zwarcia międzyfazowego, zwarcia do PE oraz stan izolacji.

Warto również obejrzeć miejsca narażone na zginanie, wibracje, temperaturę, olej, wilgoć i uszkodzenia mechaniczne. W instalacjach przemysłowych uszkodzenie przewodu nie zawsze jest widoczne na pierwszy rzut oka.

Problem może występować tylko w określonej pozycji przewodu albo ujawniać się dopiero po jego rozgrzaniu. Dlatego sama kontrola wizualna nie zawsze wystarcza.

Co oznacza zwarcie zgłaszane przez falownik bez podłączonego silnika?

Jeżeli falownik zgłasza błąd również bez podłączonego silnika, diagnostyka zaczyna przesuwać się w stronę samego urządzenia. Szczególnie istotna jest sytuacja, w której alarm pojawia się natychmiast po komendzie START.

Jeżeli zewnętrzny obwód silnika został prawidłowo odłączony, a producent przewiduje możliwość wykonania takiego testu, należy brać pod uwagę między innymi tranzystory stopnia mocy, moduł IGBT, drivery, układ pomiaru prądu oraz obwody zabezpieczeń.

Nie oznacza to jednak, że każdy taki przypadek musi być uszkodzeniem IGBT. Dokładna interpretacja zależy od konstrukcji falownika oraz konkretnego kodu alarmowego.

Czy uszkodzone IGBT mogą powodować alarm zwarcia?

Tak. Uszkodzenie tranzystora mocy lub modułu IGBT może powodować zwarcie na wyjściu, nadmierny prąd, nierównomierne sterowanie faz lub natychmiastowe wyłączenie urządzenia. W zależności od konstrukcji falownik może zgłosić wtedy alarm zwarcia, nadprądu, błędu IGBT albo inny błąd stopnia mocy.

W takim przypadku pomiar wykonany na wyjściu falownika może wskazywać problem, mimo że silnik i przewód są sprawne. Diagnostyka musi wtedy objąć elektronikę mocy urządzenia.

Czy uszkodzony driver może powodować alarm zwarcia?

Nie zawsze uszkodzony jest sam tranzystor mocy. IGBT lub MOSFET jest sterowany przez odpowiedni układ drivera, dlatego problem z jego zasilaniem albo sterowaniem może prowadzić do nieprawidłowej pracy stopnia mocy.

W zależności od konstrukcji falownik może w takiej sytuacji wykryć nadprąd, zwarcie, desaturację lub nieprawidłowe sterowanie jednej z faz.

Z tego powodu wymiana uszkodzonych tranzystorów bez sprawdzenia układu sterującego jest ryzykowna. Jeżeli przyczyna leży również w driverze, nowy tranzystor może zostać ponownie uszkodzony po uruchomieniu urządzenia.

Czy błędne parametry silnika mogą powodować alarm zwarcia?

Tak, dlatego konfigurację falownika należy porównać z danymi znajdującymi się na tabliczce znamionowej silnika. W zależności od modelu falownika znaczenie mogą mieć między innymi moc, napięcie, prąd, częstotliwość, prędkość znamionowa, liczba biegunów oraz sposób sterowania.

Szczególnie ważny jest prąd znamionowy silnika. Błędna konfiguracja może prowadzić do nieprawidłowego sterowania i zwiększenia prądu podczas pracy lub rozruchu.

Nie należy jednak zakładać, że każda nieprawidłowa konfiguracja spowoduje dokładnie alarm „Short Circuit”. Nazwa i sposób działania zabezpieczenia zależą od konkretnego falownika.

Czy zbyt krótka rampa przyspieszania może powodować alarm?

Tak. Jeżeli silnik ma osiągnąć zadaną prędkość w bardzo krótkim czasie, falownik musi dostarczyć odpowiedni moment, co może spowodować gwałtowny wzrost prądu.

W zależności od konstrukcji i ustawień urządzenie może zareagować alarmem nadprądowym, przeciążeniowym lub innym zabezpieczeniem związanym z prądem wyjściowym.

Jeżeli problem pojawia się wyłącznie podczas dynamicznego rozruchu, a po wydłużeniu czasu przyspieszania zachowanie falownika wyraźnie się zmienia, warto sprawdzić warunki rozruchu, parametry silnika oraz obciążenie mechaniczne.

Czy problem mechaniczny może wyglądać jak zwarcie w falowniku?

Nie każde wyłączenie podczas rozruchu oznacza problem elektryczny. Jeżeli silnik napędza zablokowany lub mocno przeciążony mechanizm, może pobierać bardzo duży prąd już podczas próby ruszenia.

Dlatego przy diagnostyce warto sprawdzić również łożyska, przekładnię, pompę, wentylator, sprężarkę, hamulec oraz sam napędzany mechanizm. Jeżeli wał nie może swobodnie się obracać, problem elektryczny może być tylko pozorny.

Czy wilgoć może powodować alarm zwarcia?

Tak. Wilgoć w silniku, puszce przyłączeniowej lub połączeniach może pogorszyć stan izolacji i powodować problemy, które nie zawsze są widoczne podczas prostego pomiaru multimetrem.

Szczególną uwagę należy zwrócić na sytuacje, gdy problem pojawił się po postoju, myciu maszyny, kontakcie z wodą, pracy przy wysokiej wilgotności albo długim magazynowaniu silnika.

W takich przypadkach sprawdzenie izolacji powinno być jednym z podstawowych elementów diagnostyki.

Czy uszkodzony układ pomiaru prądu może powodować alarm zwarcia?

Falownik musi otrzymywać prawidłową informację o prądzie wyjściowym. W zależności od konstrukcji urządzenia do jego pomiaru mogą być wykorzystywane między innymi czujniki Halla, przekładniki, rezystory pomiarowe oraz dedykowane układy pomiarowe.

Jeżeli czujnik lub jego obwód jest uszkodzony, sterownik może otrzymywać nieprawidłową informację o prądzie. W efekcie falownik może zadziałać tak, jakby wystąpił nadprąd lub zwarcie, mimo że w obwodzie silnika nie ma rzeczywistego zwarcia.

Taki scenariusz staje się szczególnie interesujący, gdy różne silniki powodują ten sam błąd, przewody są sprawne, izolacja jest prawidłowa, a alarm pojawia się natychmiast po starcie.

Czy każdy alarm „zwarcie” oznacza zwarcie między U-V-W?

Nie. Nazewnictwo alarmów zależy od producenta i konkretnego modelu falownika. Podobny objaw może być opisany jako Short Circuit, Output Short Circuit, Overcurrent, Ground Fault, Earth Fault, IGBT Fault, Desaturation, OC lub SC.

Dlatego przy diagnostyce bardzo ważny jest dokładny kod błędu oraz model falownika. Samo określenie „falownik pokazuje zwarcie” może być niewystarczające do prawidłowej interpretacji problemu.

Przed rozpoczęciem pomiarów warto sprawdzić dokumentację konkretnego urządzenia. To właśnie producent określa, jakie warunki powodują dany alarm i jakie testy można wykonać.

Jak krok po kroku zawęzić przyczynę alarmu zwarcia?

Najlepiej prowadzić diagnostykę od elementów zewnętrznych i prostych testów do bardziej zaawansowanych pomiarów elektroniki. Dzięki temu można uniknąć niepotrzebnego rozbierania sprawnego falownika.

Krok 1 – odczytaj dokładny kod błędu

Zapisz producenta, model falownika, dokładny kod alarmu oraz moment wystąpienia błędu. Jeżeli urządzenie przechowuje historię alarmów, warto również sprawdzić poprzednie błędy.

Krok 2 – sprawdź silnik

Przy odłączonym silniku sprawdź rezystancję uzwojeń i, jeżeli jest to wymagane, stan izolacji odpowiednim miernikiem.

Krok 3 – sprawdź przewód silnikowy

Sprawdź ciągłość przewodów, możliwość zwarcia międzyfazowego oraz stan izolacji. Nie ograniczaj się wyłącznie do oględzin.

Krok 4 – sprawdź zachowanie falownika bez silnika

Jeżeli dokumentacja konkretnego modelu dopuszcza taki test, można sprawdzić, czy alarm występuje również po odłączeniu silnika. Wynik tego testu pomaga rozdzielić problemy związane z obwodem silnikowym od problemów po stronie falownika.

Krok 5 – sprawdź parametry silnika

Porównaj ustawienia falownika z tabliczką znamionową silnika. Szczególną uwagę zwróć na prąd, napięcie, częstotliwość i sposób sterowania.

Krok 6 – sprawdź warunki rozruchu

Jeżeli alarm pojawia się dopiero podczas rozpędzania, sprawdź czas przyspieszania, obciążenie mechaniczne, sposób sterowania, ograniczenie prądu oraz ustawienia związane z autotuningiem.

Krok 7 – przejdź do diagnostyki elektroniki falownika

Jeżeli silnik, przewód, izolacja i konfiguracja są prawidłowe, a alarm nadal występuje, kolejnym obszarem diagnostyki staje się stopień mocy, moduł IGBT/MOSFET, drivery oraz układ pomiaru prądu.

Ten etap zwykle wymaga już odpowiedniej wiedzy, przyrządów pomiarowych i doświadczenia w naprawie elektroniki mocy. W przypadku braku doświadczenia bezpieczniej jest przekazać falownik do specjalistycznego serwisu.

Falownik pokazuje zwarcie po podłączeniu silnika – co sprawdzić?

Jeżeli alarm pojawia się dopiero po podłączeniu konkretnego silnika, diagnostykę należy rozpocząć od obwodu silnikowego. W pierwszej kolejności sprawdza się silnik, przewód oraz izolację, a następnie parametry falownika i warunki mechaniczne pracy.

Praktyczna kolejność może wyglądać następująco:

silnik → przewód → izolacja → parametry → obciążenie → falownik.

Prawidłowa rezystancja uzwojeń nie wyklucza jednak problemu z izolacją. Z tego powodu nie należy kończyć diagnostyki tylko dlatego, że multimetr pokazał podobne wartości między wszystkimi fazami.

Falownik pokazuje zwarcie bez podłączonego silnika – co to oznacza?

Jeżeli alarm występuje również bez podłączonego silnika, szczególnie natychmiast po komendzie START, należy poważnie rozważyć problem po stronie falownika.

W zależności od konstrukcji urządzenia do sprawdzenia pozostają między innymi tranzystory stopnia mocy, moduł IGBT, drivery, układ pomiaru prądu, zasilanie driverów, obwody zabezpieczeń oraz sterowanie PWM.

Nie jest to jednak automatyczne potwierdzenie uszkodzenia IGBT. Dokładna diagnoza wymaga odniesienia wyniku pomiarów do konstrukcji konkretnego falownika i dokumentacji serwisowej.

Czy można sprawdzić falownik multimetrem?

Multimetr może być przydatny w podstawowej diagnostyce, ale jego możliwości są ograniczone. Można nim wykryć między innymi ewidentne zwarcia w stopniu mocy, niektóre uszkodzenia elementów, zwarcia między zaciskami oraz problemy z diodami w module mocy.

Nie oznacza to jednak, że prawidłowy wynik pomiaru multimetrem potwierdza sprawność falownika. Multimetr nie pozwala wiarygodnie ocenić wszystkich warunków pracy tranzystorów, driverów czy układów pomiarowych.

Przy powtarzającym się alarmie zwarcia może być potrzebna bardziej zaawansowana diagnostyka, w tym pomiary dynamiczne. Jeżeli nie masz doświadczenia z elektroniką mocy, nie warto wykonywać takich testów metodą prób i błędów. Ryzyko dodatkowego uszkodzenia urządzenia jest realne.

Najczęstsze przyczyny alarmu zwarcia w falowniku

1. Uszkodzona izolacja silnika.
2. Uszkodzony przewód silnikowy.
3. Wilgoć w silniku lub połączeniach.
4. Uszkodzony stopień IGBT/MOSFET falownika.
5. Uszkodzony driver tranzystorów.
6. Błędne parametry silnika.
7. Zbyt krótki czas przyspieszania.
8. Przeciążenie mechaniczne.
9. Uszkodzony układ pomiaru prądu.
10. Nieprawidłowa interpretacja kodu alarmowego.

Podsumowanie

Jeżeli falownik pokazuje zwarcie, ale pomiar multimetrem nie wykazuje zwarcia, nie można na tej podstawie jednoznacznie stwierdzić, że uszkodzony jest falownik. Nie można również uznać urządzenia za sprawne tylko dlatego, że nie znaleziono zwarcia w silniku.

Najważniejsze jest ustalenie, kiedy pojawia się alarm, czy występuje bez podłączonego silnika oraz jaki dokładnie kod błędu został zapisany przez falownik.

Podstawowa ścieżka diagnostyczna wygląda następująco:

kod błędu → silnik → izolacja → przewód → parametry → obciążenie → stopień mocy falownika.

Jeżeli problem pojawia się wyłącznie z konkretnym silnikiem, większą uwagę należy poświęcić silnikowi, przewodowi i izolacji. Jeżeli natomiast falownik zgłasza ten sam błąd również bez podłączonego silnika, diagnostyka powinna zostać skierowana w stronę elektroniki urządzenia.

Warto też pamiętać, że alarm „zwarcie” nie musi oznaczać fizycznego zwarcia między U-V-W. W zależności od konstrukcji falownika może być związany również z nadprądem, błędem pomiaru prądu, stopniem IGBT, driverem lub innym obwodem zabezpieczającym.

Jeżeli podstawowe pomiary nie pozwalają jednoznacznie ustalić przyczyny, a dalsza diagnostyka wymaga ingerencji w elektronikę falownika, najlepiej przekazać urządzenie do specjalistycznego serwisu. W przypadku falowników praca metodą „sprawdzę jeszcze tylko ten jeden punkt” może być kosztownym eksperymentem.

W diagnostyce falowników zamiast pytać wyłącznie „gdzie jest zwarcie?”, lepiej ustalić: „co dokładnie falownik wykrył jako warunek zwarciowy i w którym momencie?” To właśnie ta informacja najczęściej pozwala zawęzić obszar poszukiwań i uniknąć wymiany sprawnych elementów.

FAQ – najczęstsze pytania dotyczące błędu zwarcia falownika
