Awaria panelu HMI? Ten trik pozwala uruchomić produkcję w 5 minut

Szacowany czas czytania: 8 minut

Przestoje produkcyjne spowodowane awarią panelu HMI to codzienność w wielu zakładach przemysłowych. Wystarczy, że ekran przestanie reagować na dotyk, system się zawiesi lub panel nagle zgaśnie – linia stoi, operatorzy nie mogą zmienić parametrów, a każda minuta przekłada się na wymierne straty finansowe i logistyczne. Jeśli spotkała Cię taka sytuacja, nie wpadaj w panikę! Istnieje szybkie i skuteczne rozwiązanie, które wielokrotnie sprawdziło się u naszych klientów: podłączenie zwykłej myszki USB do panelu HMI. To prosty trik, który pozwala błyskawicznie przywrócić sterowanie, wznowić produkcję i dać sobie czas na zorganizowanie profesjonalnej naprawy.

Dlaczego awarie paneli HMI są tak uciążliwe?

Panel HMI (Human Machine Interface) to kluczowy element każdej nowoczesnej linii produkcyjnej. Odpowiada za komunikację między operatorem a maszyną – umożliwia wprowadzanie ustawień, odczyt parametrów, resetowanie alarmów oraz monitorowanie całego procesu. Awaria panelu HMI paraliżuje produkcję i często wymaga natychmiastowej reakcji. Co gorsza, wiele firm nie posiada zapasowego panelu na miejscu, a dostępność serwisu „od ręki” bywa ograniczona. Dlatego umiejętność radzenia sobie w sytuacjach awaryjnych i znajomość prostych tricków, takich jak użycie myszki USB, może znacząco ograniczyć skutki awarii.

To również może Cię zainteresować

Nie popełnij tego błędu! Tak można trwale uszkodzić falownik

Najczęstsze przyczyny i objawy awarii paneli HMI

Praktyka pokazuje, że nawet najlepiej zadbany sprzęt może ulec awarii – dotyk przestaje reagować, ekran się zawiesza lub panel uruchamia się w nieskończonej pętli. Do najczęstszych przyczyn i objawów należą:

• Brak reakcji na dotyk mimo widocznego obrazu
• Zamrożenie ekranu – system nie reaguje na żadne komendy
• Przerwy w komunikacji z PLC (sterownikiem)
• Problemy z kalibracją lub uszkodzenie fragmentu ekranu
• Wyświetlanie ciągłych błędów lub alarmów, których nie da się potwierdzić dotykiem
• Panel wyłącza się lub restartuje w sposób niekontrolowany

W takich sytuacjach operatorzy najczęściej próbują resetować panel, szukają instrukcji, a każda minuta zwłoki generuje kolejne koszty. Kluczowa jest szybka i skuteczna reakcja.

Trik na awarię HMI: obsługa za pomocą myszki USB

Niewiele osób wie, że większość nowoczesnych paneli HMI (pracujących na Windows Embedded, Windows CE lub Linux) obsługuje akcesoria USB. To oznacza, że podłączenie zwykłej myszki komputerowej do wolnego portu USB w panelu pozwala sterować kursorem i obsługiwać wszystkie funkcje interfejsu. Nawet jeśli dotyk przestał działać całkowicie, za pomocą myszki możesz potwierdzić alarmy, zmienić tryb pracy maszyny, zrestartować proces lub przełączyć linię w tryb ręczny.

• Szybko odzyskasz pełną kontrolę nad maszyną – bez potrzeby użycia specjalistycznego sprzętu
• Możesz przejść przez wszystkie ekrany panelu HMI, tak jak na komputerze
• Obsłużysz dowolny program, wpiszesz wartości, zmienisz parametry
• Umożliwisz operatorom bezpieczne wznowienie produkcji do czasu przyjazdu serwisu

Pamiętaj, aby zawsze trzymać zapasową myszkę USB w szafie sterowniczej lub przy stanowisku operatorskim – ta niewielka inwestycja może uratować produkcję przed przestojem.

Opisany sposób pozwala tymczasowo uruchomić produkcję, ale nie rozwiązuje przyczyny problemu z panelem. Jeżeli panel HMI nadal nie reaguje na dotyk, przyczyną może być zużyta warstwa dotykowa, uszkodzona taśma lub problem z elektroniką.

Szczegółowe omówienie tych przypadków znajdziesz w artykule: Panel HMI nie reaguje na dotyk – przyczyny i realne możliwości naprawy .

Historia z produkcji – szybka reakcja, szybki efekt

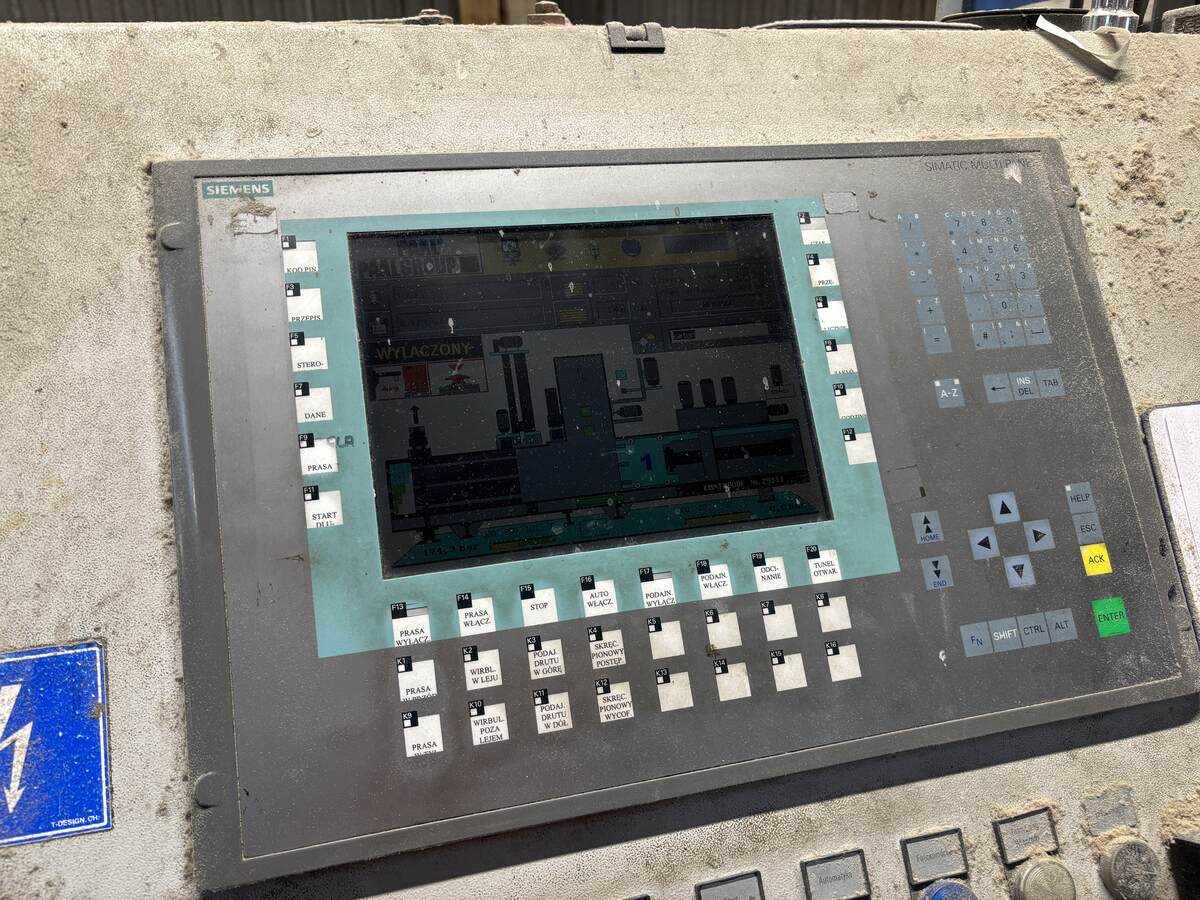

Jeden z naszych klientów, producent wyrobów spożywczych, miał zaplanowaną dużą partię produkcji na nocnej zmianie. Niespodziewanie panel operatorski Siemens przestał reagować na dotyk – żadne kliknięcie nie dawało efektu, a na ekranie pojawił się alarm, którego nie dało się potwierdzić. Operatorzy byli już gotowi do ręcznego wyłączenia linii. Po telefonie do naszego serwisu uzyskali prostą instrukcję: „Podłączcie myszkę USB do panelu!”. W kilka sekund pojawił się kursor, alarm został potwierdzony, a produkcja wznowiona – przestój trwał łącznie mniej niż 10 minut. Serwis wymienił panel dopiero następnego dnia, ale straty udało się zminimalizować.

Kiedy trik z myszką USB nie zadziała?

Niestety, są przypadki, w których użycie myszki USB nie rozwiąże problemu. Dotyczy to głównie bardzo starych paneli operatorskich lub urządzeń, które nie obsługują akcesoriów USB (np. niektóre panele dedykowane tylko do sterowania maszyną). Również jeśli panel jest całkowicie martwy (brak zasilania, czarny ekran, brak jakiejkolwiek reakcji), problem może leżeć po stronie zasilacza, płyty głównej lub oprogramowania firmware.

• Brak jakiegokolwiek obrazu na ekranie – sprawdź zasilanie, okablowanie oraz bezpieczniki
• Nieuruchamianie się systemu operacyjnego – możliwy problem z kartą pamięci, dyskiem lub uszkodzeniem płyty głównej
• Brak obsługi myszki USB – sprawdź dokumentację lub skontaktuj się z serwisem
• Brak komunikacji panelu z PLC – być może problem leży po stronie magistrali lub sterownika

W każdej z tych sytuacji najlepiej niezwłocznie zgłosić problem do specjalistów. Naprawa paneli HMI przez profesjonalny serwis pozwoli zdiagnozować i usunąć awarię u źródła.

Jak zapobiegać awariom paneli HMI?

Oprócz umiejętności awaryjnego sterowania panelem HMI, warto wdrożyć w zakładzie kilka zasad, które minimalizują ryzyko kolejnych usterek:

• Regularnie wykonuj kopie zapasowe programów i ustawień HMI
• Kontroluj stan portów USB i czystość szafy sterowniczej
• Szkol operatorów z podstaw obsługi paneli i zachowania w sytuacjach awaryjnych
• Zleć okresowe przeglądy paneli oraz modernizacje starszych urządzeń
• Nie odkładaj naprawy drobnych usterek – drobne problemy mogą przerodzić się w poważną awarię
• W miarę możliwości miej zapasowy panel operatorski lub jego konfigurację „na podmianę”

Te proste działania znacząco ograniczają ryzyko długotrwałych przestojów i podnoszą bezpieczeństwo produkcji.
