Diagnostyka błędu Overcurrent – krok po kroku

Szacowany czas czytania: 7 minut

Spis treści

• 1. Wyłącz zasilanie falownika i zabezpiecz układ
• 2. Sprawdzenie silnika pod kątem błędu Overcurrent
• 3. Kontrola przewodów silnikowych
• 4. Weryfikacja mechaniki napędu
• 5. Uruchomienie falownika bez obciążenia
• 6. Sprawdzenie ustawień falownika
• 7. Kontrola zasilania falownika
• 8. Diagnostyka układów falownika
• 9. Test komunikacji i analizy błędów systemowych
• 10. Testowanie falownika pod obciążeniem
• Podsumowanie – jak skutecznie wyeliminować błąd Overcurrent
• Kody błędów Overcurrent – porównanie falowników różnych marek

W przypadku zgłoszenia błędu Overcurrent przez falownik, pierwszym krokiem jest przeprowadzenie dokładnej diagnostyki, aby wykluczyć problemy niezwiązane bezpośrednio z samym falownikiem. Oto jak krok po kroku zidentyfikować potencjalne przyczyny:

1. Wyłącz zasilanie falownika i zabezpiecz układ

Zanim zaczniesz jakiekolwiek testy, upewnij się, że zasilanie jest odłączone. Zastosuj odpowiednią procedurę lockout-tagout, aby uniknąć niebezpiecznych sytuacji podczas diagnostyki.

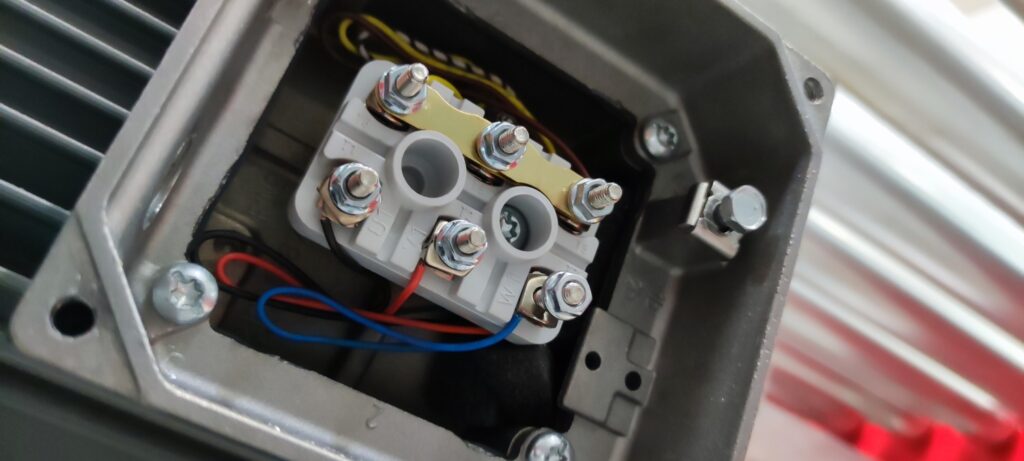

2. Sprawdzenie silnika pod kątem błędu Overcurrent

• Symetria uzwojeń: Zmierz rezystancję między poszczególnymi fazami uzwojeń silnika za pomocą multimetru ustawionego na zakres pomiaru rezystancji. Rezystancje między fazami powinny być zbliżone. Duża rozbieżność może wskazywać na uszkodzenie silnika.
• Izolacja: Sprawdź przejście do masy, aby upewnić się, że nie ma zwarcia do obudowy silnika. Multimetr w trybie buzzer powinien wykazać brak przejścia.
• Test meggerem: Wykonaj pomiar rezystancji izolacji. Prawidłowe wartości to co najmniej kilka megaomów, zgodnie ze specyfikacją silnika.

Wskazówka: Nie każdy musi mieć uprawnienia czy doświadczenie w naprawie falowników. Jeśli chcesz mieć pewność, że wszystko zostanie zrobione bezpiecznie i skutecznie – zleć naprawę falownika specjalistom.

3. Kontrola przewodów silnikowych

• Stan izolacji: Obejrzyj całą trasę kabli. Poszukaj przetarć, przebicia, uszkodzeń izolacji.
• Pomiar przewodów: Sprawdź rezystancję między żyłami i żyłą a masą, używając multimetru.

4. Weryfikacja mechaniki napędu

• Swoboda ruchu: Ręcznie sprawdź obrót wału silnika.
• Przekładnie i elementy mechaniczne: Upewnij się, że przekładnie i łożyska są w dobrym stanie i nie powodują nadmiernego oporu.

Wskazówka: Ignorowanie błędu Overcurrent może prowadzić do trwałego uszkodzenia falownika lub silnika. Szybka diagnostyka i naprawa minimalizują ryzyko poważnych awarii i wysokich kosztów.

5. Uruchomienie falownika bez obciążenia

Odłącz przewody silnikowe od falownika i uruchom urządzenie „na pusto”. Jeśli błąd Overcurrent nadal występuje, problem leży najprawdopodobniej po stronie falownika. Jeśli falownik nadal zgłasza błąd Overcurrent po uruchomieniu bez obciążenia, konieczna może być szybka interwencja serwisowa. Zobacz, jak przebiega pełna naprawa i diagnostyka falowników.

6. Sprawdzenie ustawień falownika

• Parametry przyspieszania/deceleracji: Zbyt agresywne rampy mogą powodować przeciążenia prądowe.
• Tryby pracy: Upewnij się, że falownik nie jest ustawiony na tryby wymagające większego prądu, jak np. sterowanie wektorowe bezczujnikowe.

7. Kontrola zasilania falownika

• Napięcie zasilania: Sprawdź napięcie wejściowe i porównaj je ze specyfikacją falownika.
• Stabilność zasilania: Zweryfikuj, czy zasilanie nie wykazuje spadków lub wahań napięcia.

To również może Cię zainteresować

Nie tylko F01 – jak rozumieć błędy falowników SEW-EURODRIVE?

8. Diagnostyka układów falownika

• Temperatura elementów: Użyj pirometru lub kamery termowizyjnej do sprawdzenia przegrzewających się komponentów.
• Filtry EMI: Skontroluj stan i zamocowanie filtrów zakłóceń elektromagnetycznych.

9. Test komunikacji i analizy błędów systemowych

• Komunikacja z PLC: Upewnij się, że falownik poprawnie komunikuje się z nadrzędnym systemem sterowania.
• Odczyt kodów błędów: Zidentyfikuj dodatkowe kody alarmowe, które mogą wskazywać na przyczynę Overcurrent.

10. Testowanie falownika pod obciążeniem

• Test na obciążeniu roboczym: Jeśli błąd Overcurrent występuje tylko pod obciążeniem, przyczyną może być przeciążenie lub niewłaściwy dobór falownika.
• Test w różnych zakresach prędkości: Warto przetestować urządzenie przy różnych nastawach, aby wychwycić charakterystyczne objawy.

Podsumowanie – jak skutecznie wyeliminować błąd Overcurrent?

Dokładna i metodyczna diagnostyka pozwala na skuteczne określenie przyczyny błędu Overcurrent w falowniku. Dzięki odpowiednim pomiarom i testom możliwe jest wykluczenie problemów po stronie instalacji, silnika i układów mechanicznych, zanim zdecydujemy o serwisie lub wymianie urządzenia.

Kody błędów Overcurrent – porównanie falowników różnych marek

Poniżej przedstawiamy zestawienie najczęściej występujących kodów błędów Overcurrent (przeciążenia prądowego) w falownikach popularnych producentów.
