Kody błędów w falownikach Siemens Micromaster

Szacowany czas czytania: 12 minut

Kody błędów w falownikach Siemens Micromaster są kluczowe dla szybkiej diagnostyki i naprawy awarii w automatyce przemysłowej. Dzięki prawidłowej interpretacji komunikatów wyświetlanych przez falownik, możliwe jest szybkie zlokalizowanie przyczyny usterki i przywrócenie sprawności urządzenia. Poniżej znajdziesz kompletną listę kodów błędów najpopularniejszych modeli Siemens Micromaster 420, 430 i 440 – wraz z opisem, przyczynami i praktycznymi wskazówkami serwisowymi.

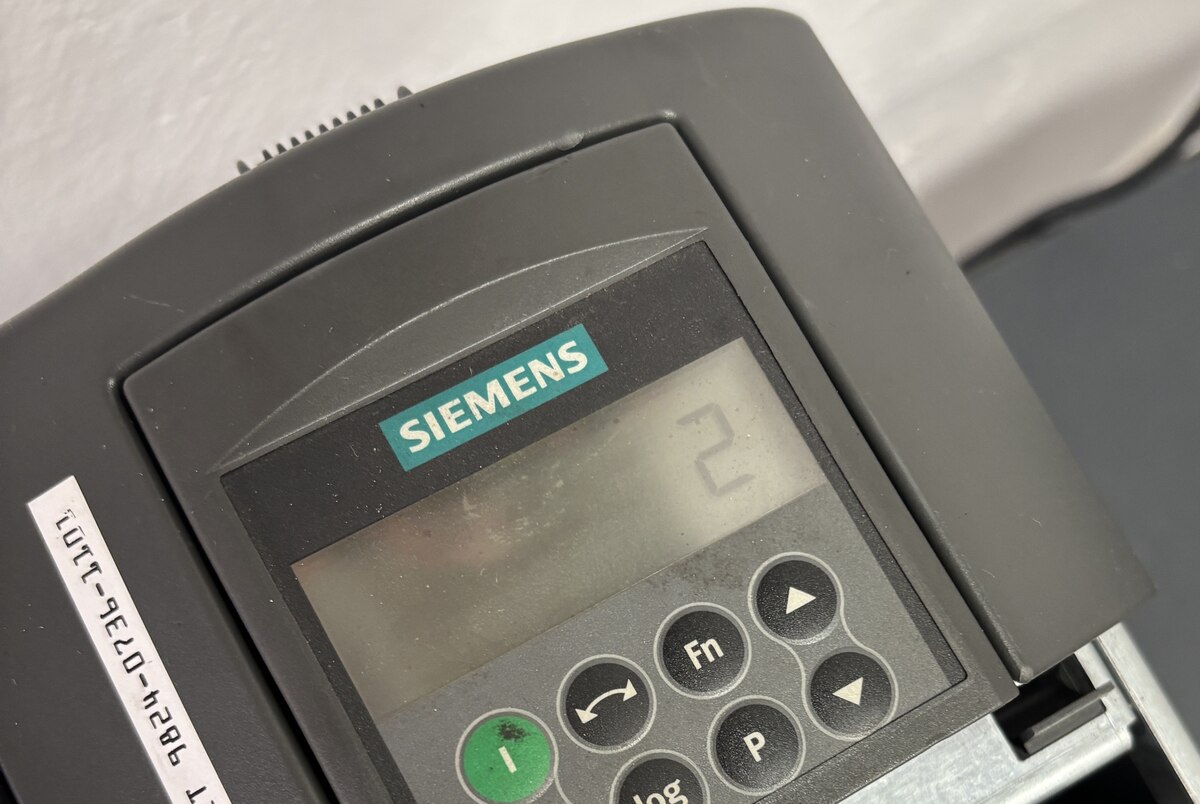

Lista kodów błędów falowników Siemens Micromaster 420, 430, 440 – opisy i przyczyny

Jak diagnozować i usuwać kody błędów w falownikach Siemens Micromaster 420, 430, 440?

Poniżej znajdziesz praktyczne porady dotyczące najczęstszych kodów błędów wyświetlanych przez falowniki Siemens Micromaster. Każdy opis zawiera zarówno wyjaśnienie przyczyny, jak i konkretne wskazówki serwisowe – krok po kroku.

Co oznacza błąd F0001 Overcurrent w falownikach Siemens Micromaster?

Błąd F0001, czyli overcurrent (przeciążenie prądowe), jest jednym z najczęściej występujących alarmów w falownikach Siemens Micromaster 420, 430 i 440. Najczęściej sygnalizuje nagły wzrost prądu na wyjściu przemiennika, co zwykle wynika ze zwarcia w uzwojeniach silnika, uszkodzenia przewodów zasilających silnik lub ustawienia zbyt krótkiej rampy rozruchu.
W praktyce na hali produkcyjnej często spotyka się ten błąd po wymianie silnika lub po zalaniu instalacji wodą (wilgoć w puszce silnika). Rozpocznij diagnostykę od wizualnych oględzin kabli, a potem zmierz rezystancję izolacji. Pomaga też wydłużenie rampy przyspieszenia i ograniczenie obciążenia przy starcie – szczególnie przy ciężkich maszynach.
Pamiętaj: powtarzający się F0001 może uszkodzić zarówno falownik, jak i silnik.

Jak usunąć błąd F0002 Overvoltage – za wysokie napięcie DC Link?

Kod F0002 Overvoltage pojawia się, gdy napięcie w obwodzie DC Link przekracza bezpieczny próg, co jest szczególnie groźne dla elektroniki przemiennika.
Najczęstsze przyczyny to przepięcia w sieci zasilającej (np. podczas odłączania dużych silników w sąsiednich liniach), brak sprawnego rezystora hamowania albo zbyt agresywne ustawienia rampy hamowania (za szybkie zatrzymanie ciężkiego silnika powoduje, że energia wraca do szyny DC).
Działania: Sprawdź napięcie w sieci – powinno mieścić się w zakresie dopuszczalnym przez producenta (np. 3x400V ±10%). Zmierz rezystancję rezystora hamowania i oceń jego dobór. Jeśli często zatrzymujesz duże napędy, rozważ wydłużenie rampy hamowania w parametrach falownika.
W przypadku starszych urządzeń możliwa jest też utrata pojemności kondensatorów DC Link – wtedy falownik częściej łapie przepięcia i wymaga przeglądu serwisowego.

F0003 Undervoltage – objawy i sposoby diagnostyki

Błąd F0003 oznacza, że napięcie w obwodzie DC Link spadło poniżej wymaganego minimum, przez co falownik przerywa pracę, by chronić siebie i silnik.
Zazwyczaj dzieje się to podczas chwilowych zaników napięcia w sieci, przy słabym połączeniu na zaciskach lub w przypadku utraty jednej z faz.
Działania praktyczne: Zmierz napięcie wejściowe na falowniku – zwróć uwagę na stabilność i obecność wszystkich faz. Sprawdź stan zacisków, szukaj śladów korozji i przegrzania. W starszych instalacjach zdarza się, że błąd F0003 pojawia się tylko podczas rozruchu – wtedy warto sprawdzić obciążenie sieci w danym momencie.

Falownik Siemens pokazuje F0004 Inverter Overtemperature – co robić?

Ten alarm oznacza, że przemiennik osiągnął zbyt wysoką temperaturę i wyłączył się, by nie uszkodzić elektroniki mocy.
Najczęstsze przyczyny to: zatkany kurzem radiator, zablokowany lub niesprawny wentylator, praca w zbyt ciepłym pomieszczeniu albo upchany przemiennik w ciasnej szafie bez wentylacji.
Jak działać: Najpierw wyłącz zasilanie, oczyść radiator i sprawdź, czy wentylator działa (możesz go usłyszeć przy starcie falownika). Jeśli urządzenie jest montowane w szafie – sprawdź, czy temperatura otoczenia nie przekracza dopuszczalnych wartości i czy szafa ma sprawną wentylację wyciągową.

Przegrzanie silnika – błąd F0005 Motor Overtemperature

Jeżeli falownik zgłasza F0005, przyczyną jest przegrzanie silnika wykryte przez czujnik temperatury zamontowany w uzwojeniu (PTC/NTC).
Typowe sytuacje: zatarcie łożysk, niedrożność wentylacji silnika, zbyt długie cykle pracy pod dużym obciążeniem lub błąd samego czujnika temperatury.
Co robić: Sprawdź, czy wentylator silnika działa poprawnie, skontroluj stan czujnika oraz połączenia sygnałowe. Zmierz temperaturę silnika „na zimno” i „pod obciążeniem” – jeśli szybko się nagrzewa, sprawdź, czy nie jest mechanicznie blokowany lub przeciążony.

F0010 Overload – przeciążenie silnika: przyczyny i działania

Ten błąd oznacza, że silnik pracuje powyżej swojej znamionowej wydajności przez zbyt długi czas lub że wystąpiło nagłe zablokowanie maszyny.
Praktyka: Sprawdź, czy napędzana maszyna nie jest zatarte (np. pompy, przenośniki), czy nie doszło do przeciążenia materiałem. Warto też sprawdzić parametry ustawione w falowniku, zwłaszcza limity prądu i czas przeciążenia.
Czasem wystarczy odciążyć maszynę i wyczyścić mechanizm, by uniknąć powtarzania się alarmu.

Błąd F0020 Earth Fault – jak zlokalizować upływ do ziemi?

Upływ prądu do ziemi to bardzo częsta awaria w zakładach o dużej wilgotności lub tam, gdzie izolacja przewodów i uzwojeń jest już zużyta.
Typowe objawy: Wilgoć w puszce silnika, przetarte lub popękane izolacje kabli, czasem przewód ochronny podłączony bezpośrednio do fazy.
Diagnostyka: Odłącz silnik, zmierz megomierzem rezystancję izolacji między uzwojeniami i ziemią. Dla urządzeń 400 V akceptowalna wartość to przynajmniej 1 MΩ. Jeżeli jest mniej – napraw lub wymień przewody/silnik.

F0021 Short Circuit – jak znaleźć przyczynę zwarcia na wyjściu?

Kod F0021 pojawia się zwykle po poważnym zwarciu na wyjściu falownika lub przy uszkodzeniu tranzystorów mocy (IGBT) wewnątrz przemiennika.
Działania: Najpierw odłącz silnik i sprawdź czy alarm się powtarza. Jeśli nie – problem był w silniku lub przewodach. Jeżeli błąd nie znika, konieczna jest naprawa elektroniki przemiennika.

To również może Cię zainteresować

Nie popełnij tego błędu! Tak można trwale uszkodzić falownik

F0022 Output Phase Fault – co oznacza brak fazy na wyjściu falownika?

Brak fazy wyjściowej to najczęściej efekt przerwy w przewodach silnika lub wypalenia uzwojenia.
Praktyka: Sprawdź wszystkie połączenia, zmierz rezystancje między fazami i do ziemi, sprawdź stan zacisków na silniku i w rozdzielni. Uszkodzenia mogą być niewidoczne z zewnątrz, warto rozkręcić puszkę silnika.

Błąd F0030 Motor Stalled – jak odblokować zablokowany silnik?

Motor Stalled oznacza, że silnik nie rusza mimo zadania ruchu. Najpierw mechanicznie odłącz napędzaną maszynę i spróbuj uruchomić silnik „na pusto”. Jeśli wtedy rusza – przyczyna leży w napędzanej maszynie (np. pompa, przenośnik, przekładnia).
Jeśli nie – sprawdź czy silnik obraca się ręcznie, skontroluj łożyska i uzwojenia.

F0040 Motor blocked – silnik nie obraca się mimo zadania

Podobnie jak F0030 – odłącz wszystkie sprzęgła i przeguby, sprawdź czy silnik obraca się swobodnie. Usterka mechaniczna (np. zatarte łożysko lub zerwana przekładnia) uniemożliwia poprawną pracę silnika i falownik zgłasza alarm.

Problemy z czujnikiem temperatury silnika – F0050/F0051

Oba te alarmy oznaczają, że przemiennik nie widzi poprawnego sygnału z czujnika temperatury silnika (otwarty lub zwarty obwód).
Działania: Sprawdź przewody, zmierz rezystancję czujnika, wymień uszkodzony element. Niektóre instalacje pozwalają na dalszą pracę bez czujnika – ale jest to ryzyko przegrzania silnika.

Błąd F0060 Inverter temperature sensor fault – jak naprawić?

Czujnik temperatury przemiennika mógł się rozłączyć, ulec uszkodzeniu lub zestarzeć.
Co robić: Sprawdź połączenia, zmierz rezystancję (porównaj z instrukcją serwisową). Wymień czujnik, jeśli jest uszkodzony.

F0070 Output frequency out of limits – częstotliwość poza zakresem

Najczęściej powodem jest błędnie ustawiona częstotliwość minimalna/maksymalna lub zadanie spoza zakresu pracy przemiennika.
Wejdź w ustawienia parametrów częstotliwości, sprawdź ograniczenia w dokumentacji i popraw konfigurację.

F0080 Power section fault – awaria elektroniki mocy falownika

Błąd sekcji mocy najczęściej wymaga naprawy w serwisie.
Nie próbuj uruchamiać przemiennika ponownie – powtarzające się przeciążenia mogą uszkodzić kolejne elementy. Skontaktuj się z autoryzowanym serwisem Siemens.

F0090 EEPROM fault – błąd pamięci falownika

Kod ten może wynikać z chwilowego błędu odczytu lub uszkodzenia pamięci EEPROM.
Zalecane działania: Zrestartuj falownik, a jeśli problem się powtarza – przywróć ustawienia fabryczne lub oddaj urządzenie do naprawy. Dłuższa praca z uszkodzoną pamięcią może prowadzić do niestabilnej pracy przemiennika.

F0100 CAN bus fault – błąd komunikacji sieciowej

Alarm ten oznacza problem z komunikacją w sieci CAN, często przyczyną jest przerwany przewód, zły adres lub brak terminatora.
Co robić: Sprawdź wszystkie połączenia komunikacyjne, popraw adresację urządzeń i sprawdź oporność między przewodami sygnałowymi (120Ω). Jeżeli sieć jest rozległa – upewnij się, że terminatory są na obu końcach magistrali.

Podsumowanie – bezpieczna diagnostyka falowników Siemens Micromaster

Prawidłowa interpretacja i szybka reakcja na kody błędów w falownikach Siemens Micromaster 420, 430 oraz 440 pozwala nie tylko zminimalizować przestoje produkcyjne, ale również ograniczyć ryzyko poważniejszych awarii czy kosztownych napraw. W przypadku trudności z diagnostyką lub powtarzających się problemów warto skorzystać z profesjonalnej naprawy falowników i wsparcia doświadczonego serwisu automatyki. Regularna konserwacja oraz analiza alarmów to klucz do długiej i bezawaryjnej pracy przemienników częstotliwości w każdej instalacji przemysłowej.
