Kody błędów falownika Schneider Electric Altivar
Szacowany czas czytania: 12 minut
W nowoczesnych systemach przemysłowych sprawność falownika decyduje o ciągłości produkcji. Falowniki Schneider Altivar są szeroko stosowane w polskich zakładach – od prostych aplikacji po zaawansowane linie technologiczne. Gdy na wyświetlaczu pojawia się kod błędu (np. OCF, SCF, OSF), szybka diagnoza jest kluczowa dla uniknięcia przestojów i kosztownych napraw. Poniżej znajdziesz szczegółowe tabele kodów błędów dla poszczególnych modeli Altivar – każda z praktycznym wyjaśnieniem i gotową podpowiedzią co zrobić, gdy wystąpi awaria.
Z tego artykułu dowiesz się:
- Jak krok po kroku interpretować kody błędów falowników Schneider Electric Altivar – od modeli 12 i 312 po 630 i 900.
- Co oznaczają komunikaty takie jak OCF, SCF, OSF, PHF, CPF i inne pojawiające się na wyświetlaczu Altivar.
- Jakie są najczęstsze przyczyny i objawy awarii w falownikach Altivar używanych w polskim przemyśle.
- Jakie działania można podjąć samodzielnie, a kiedy konieczny jest kontakt z serwisem falowników Schneider.
- Jak skutecznie zapobiegać powracającym błędom i minimalizować ryzyko przestojów produkcji.
Kody błędów falownika Schneider Altivar 12
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, zbyt szybki start | Sprawdź silnik, okablowanie, rampy rozruchu |
| SCF | Zwarcie na wyjściu | Zwarcie w silniku lub kablach, uszkodzenie IGBT | Odłącz silnik, sprawdź falownik bez obciążenia |
| PHF | Zanik fazy (Phase Loss) | Brak jednej z faz, uszkodzony stycznik | Sprawdź zasilanie, styczniki, zabezpieczenia |
| OLF | Przeciążenie silnika | Za duże obciążenie, zbyt długi czas pracy | Zmniejsz obciążenie, sprawdź parametry pracy |
| LUF | Zbyt niskie napięcie DC (Undervoltage) | Spadek napięcia, złe podłączenie | Sprawdź napięcie, stan kabli, zabezpieczenia |
| EEF | Błąd pamięci EEPROM | Uszkodzenie pamięci, błąd zapisu parametrów | Zresetuj do fabryki, ewentualnie serwis |
| SOF | Overheating – przegrzanie | Brak chłodzenia, zabrudzone radiatory | Wyczyść chłodzenie, popraw wentylację |
| THF | Błąd czujnika temperatury | Uszkodzony czujnik, przegrzanie | Sprawdź czujnik, chłodzenie |
| EnF | Błąd aktywacji (Enabling Fault) | Błąd sygnału startu, zły parametr | Sprawdź ustawienia wejść |
Kody błędów falownika Schneider Altivar 312
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, zbyt szybki start | Sprawdź silnik, okablowanie, rampy rozruchu |
| SCF | Zwarcie na wyjściu | Zwarcie w silniku lub kablach, uszkodzenie IGBT | Odłącz silnik, sprawdź falownik bez obciążenia |
| OSF | Overvoltage – przekroczenie napięcia DC | Przepięcia, szybkie hamowanie | Zweryfikuj napięcie, rampę, rezystor hamowania |
| PHF | Zanik fazy | Brak jednej z faz, uszkodzony stycznik | Sprawdź zasilanie, styczniki, zabezpieczenia |
| OLF | Przeciążenie silnika | Za duże obciążenie, zbyt długi czas pracy | Zmniejsz obciążenie, sprawdź parametry pracy |
| LUF | Zbyt niskie napięcie DC | Spadek napięcia, złe podłączenie | Sprawdź napięcie, stan kabli, zabezpieczenia |
| USP | Błąd zasilania | Brak fazy, zanik napięcia, awaria zasilacza | Sprawdź zasilanie, napięcia wejściowe |
| EEF | Błąd pamięci EEPROM | Uszkodzenie pamięci, błąd zapisu parametrów | Zresetuj do fabryki, serwis |
| SOF | Overheating – przegrzanie | Brak chłodzenia, zabrudzone radiatory | Wyczyść chłodzenie, popraw wentylację |
| BRF | Błąd rezystora hamowania | Uszkodzony rezystor, złe podłączenie | Sprawdź rezystor i okablowanie |
| EnF | Błąd aktywacji | Błąd sygnału startu, zły parametr | Sprawdź ustawienia wejść |
Kody błędów falownika Schneider Altivar 61 / 71
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, zbyt szybki start | Sprawdź silnik, okablowanie, rampy rozruchu |
| SCF | Zwarcie na wyjściu | Zwarcie w silniku lub kablach, uszkodzenie IGBT | Odłącz silnik, sprawdź falownik bez obciążenia |
| OSF | Overvoltage – przekroczenie napięcia DC | Przepięcia, szybkie hamowanie | Zweryfikuj napięcie, rampę, rezystor hamowania |
| CPF | Błąd elektroniki mocy | Uszkodzenie płyty, przeciążenie, zasilania | Wymagana naprawa serwisowa |
| INF | Błąd komunikacji (Modbus, CANopen) | Uszkodzenie kabli, błędne adresy | Zweryfikuj okablowanie, ustawienia komunikacji |
| OLF | Przeciążenie silnika | Za duże obciążenie, zbyt długi czas pracy | Zmniejsz obciążenie, sprawdź parametry pracy |
| LUF | Zbyt niskie napięcie DC | Spadek napięcia, złe podłączenie | Sprawdź napięcie, stan kabli, zabezpieczenia |
| THF | Błąd czujnika temperatury | Uszkodzony czujnik, przegrzanie | Sprawdź czujnik, chłodzenie |
| OLF2 | Przeciążenie falownika | Długotrwałe przeciążenie, niewłaściwy dobór falownika | Zweryfikuj dobór mocy, sprawdź obciążenie |
| SLF | Błąd pętli sprzężenia zwrotnego | Błąd enkodera, uszkodzenie czujnika | Sprawdź okablowanie enkodera, czujnik |
| CLF | Current limit fault – ograniczenie prądowe | Zbyt duży prąd, zablokowany silnik | Sprawdź silnik, blokadę napędu |
Kody błędów falownika Schneider Altivar 630 / 900
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, zbyt szybki start | Sprawdź silnik, okablowanie, rampy rozruchu |
| OSF | Overvoltage – przekroczenie napięcia DC | Przepięcia, szybkie hamowanie | Zweryfikuj napięcie, rampę, rezystor hamowania |
| CPF | Błąd elektroniki mocy | Uszkodzenie płyty, przeciążenie, zasilania | Wymagana naprawa serwisowa |
| INF | Błąd komunikacji (Modbus, CANopen) | Uszkodzenie kabli, błędne adresy | Zweryfikuj okablowanie, ustawienia komunikacji |
| PHF | Zanik fazy | Brak jednej z faz, uszkodzony stycznik | Sprawdź zasilanie, styczniki, zabezpieczenia |
| USP | Błąd zasilania | Brak fazy, zanik napięcia, awaria zasilacza | Sprawdź zasilanie, napięcia wejściowe |
| BRF | Błąd rezystora hamowania | Uszkodzony rezystor, złe podłączenie | Sprawdź rezystor i okablowanie |
| OLF2 | Przeciążenie falownika | Długotrwałe przeciążenie, niewłaściwy dobór falownika | Zweryfikuj dobór mocy, sprawdź obciążenie |
| SLF | Błąd pętli sprzężenia zwrotnego | Błąd enkodera, uszkodzenie czujnika | Sprawdź okablowanie enkodera, czujnik |
| CLF | Current limit fault – ograniczenie prądowe | Zbyt duży prąd, zablokowany silnik | Sprawdź silnik, blokadę napędu |
| EEF | Błąd pamięci EEPROM | Uszkodzenie pamięci, błąd zapisu parametrów | Zresetuj do fabryki, serwis |
To również może Cię zainteresować
Nie popełnij tego błędu! Tak można trwale uszkodzić falownik

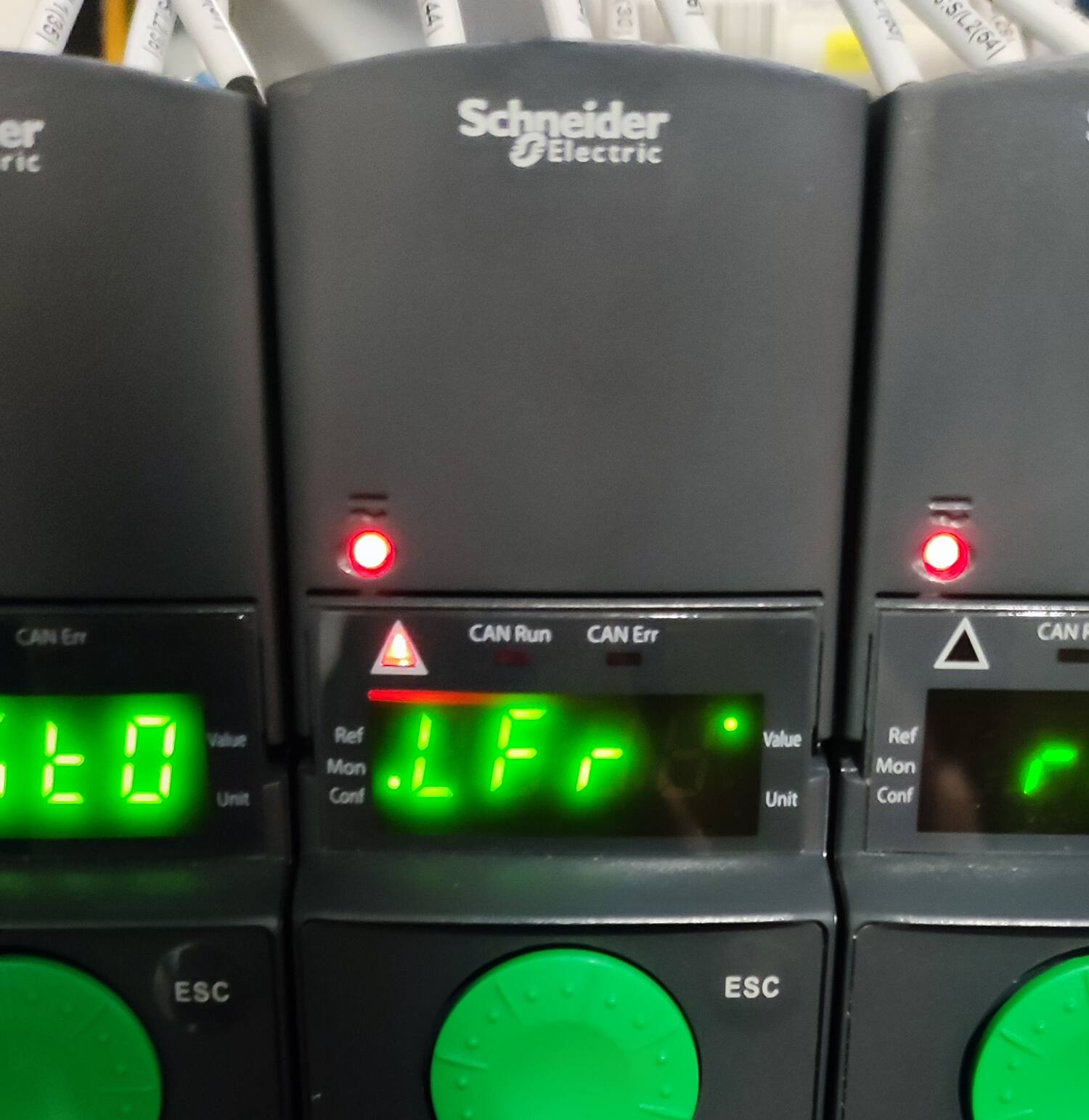

Jak czytać kody błędów w falownikach Altivar?
Każdy model Altivar może wyświetlać nieco inne oznaczenia kodów błędów. Warto wiedzieć, że:
- Kody błędów Altivar (np. OCF, SCF, CPF, PHF) mają stałe znaczenie niezależnie od wersji oprogramowania.
- W najnowszych modelach (np. Altivar 630, Altivar 900) znajdziesz także rozszerzone komunikaty diagnostyczne oraz dostęp do historii błędów przez panel HMI lub przez zdalny monitoring.
- Pojedynczy kod błędu to sygnał, żeby sprawdzić zarówno parametry pracy falownika, jak i stan instalacji oraz silnika.
- Niektóre błędy (np. przegrzanie, zanik fazy) można wyeliminować samodzielnie, inne wymagają kontaktu z serwisem.
OCF Fault? Sprawdź to
Falownik pokazuje błąd Overcurrent? Sprawdź to zanim wymienisz urządzenie
Kody błędów falownika Schneider Altivar 18
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, gwałtowny rozruch | Sprawdź silnik, kable, rampy rozruchu |
| SCF | Zwarcie na wyjściu | Zwarcie w silniku lub przewodach, uszkodzenie IGBT | Odłącz silnik, sprawdź falownik bez obciążenia |
| OSF | Overvoltage – przekroczenie napięcia DC | Przepięcia, szybkie hamowanie, zły rezystor hamowania | Sprawdź napięcie, rampę, rezystor hamowania |
| PHF | Zanik fazy | Brak jednej z faz, uszkodzony stycznik | Sprawdź zasilanie, styczniki, bezpieczniki |
| OLF | Przeciążenie silnika | Za duże obciążenie, długi czas pracy | Zmniejsz obciążenie, skoryguj nastawy |
| LUF | Undervoltage – zbyt niskie napięcie | Spadek napięcia, zły kabel, awaria sieci | Sprawdź napięcie, zabezpieczenia, przewody |
| THF | Błąd termiczny (czujnik temp.) | Uszkodzony czujnik, przegrzanie | Sprawdź czujnik i chłodzenie |
Kody błędów falownika Schneider Altivar 28
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, gwałtowny rozruch | Sprawdź silnik, kable, rampy rozruchu |
| SCF | Zwarcie na wyjściu | Zwarcie w silniku lub przewodach, uszkodzenie IGBT | Odłącz silnik, sprawdź falownik bez obciążenia |
| OSF | Overvoltage – przekroczenie napięcia DC | Przepięcia, szybkie hamowanie, zły rezystor hamowania | Sprawdź napięcie, rampę, rezystor hamowania |
| PHF | Zanik fazy | Brak jednej z faz, uszkodzony stycznik | Sprawdź zasilanie, styczniki, bezpieczniki |
| OLF | Przeciążenie silnika | Za duże obciążenie, długi czas pracy | Zmniejsz obciążenie, skoryguj nastawy |
| LUF | Undervoltage – zbyt niskie napięcie | Spadek napięcia, zły kabel, awaria sieci | Sprawdź napięcie, zabezpieczenia, przewody |
| THF | Błąd termiczny (czujnik temp.) | Uszkodzony czujnik, przegrzanie | Sprawdź czujnik i chłodzenie |
Kody błędów falownika Schneider Altivar 32
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, zbyt szybki start | Sprawdź silnik, okablowanie, rampy rozruchu |
| SCF | Zwarcie na wyjściu | Zwarcie w silniku lub kablach, uszkodzenie IGBT | Odłącz silnik, sprawdź falownik bez obciążenia |
| OSF | Overvoltage – przekroczenie napięcia DC | Przepięcia, szybkie hamowanie, zły rezystor hamowania | Sprawdź napięcie, rampę, rezystor hamowania |
| PHF | Zanik fazy | Brak jednej z faz, uszkodzony stycznik | Sprawdź zasilanie, styczniki, zabezpieczenia |
| OLF | Przeciążenie silnika | Za duże obciążenie, zbyt długi czas pracy | Zmniejsz obciążenie, sprawdź parametry pracy |
| LUF | Zbyt niskie napięcie DC | Spadek napięcia, złe podłączenie | Sprawdź napięcie, stan kabli, zabezpieczenia |
| THF | Błąd czujnika temperatury | Uszkodzony czujnik, przegrzanie | Sprawdź czujnik, chłodzenie |
| CPF | Błąd elektroniki mocy | Uszkodzenie płyty, przeciążenie, zasilania | Wymagana naprawa serwisowa |
| INF | Błąd komunikacji (Modbus, CANopen) | Uszkodzenie kabli, błędne adresy | Zweryfikuj okablowanie, ustawienia komunikacji |
| EnF | Błąd aktywacji (Enabling Fault) | Błąd sygnału startu, zły parametr | Sprawdź ustawienia wejść |
Kody błędów falownika Schneider Altivar 71 Plus
| Kod błędu | Opis błędu | Możliwe przyczyny | Rozwiązanie |
|---|---|---|---|
| OCF | Overcurrent – przekroczenie prądu | Zwarcie, uszkodzenie silnika, zbyt szybki start | Sprawdź silnik, okablowanie, rampy rozruchu |
| SCF | Zwarcie na wyjściu | Zwarcie w silniku lub kablach, uszkodzenie IGBT | Odłącz silnik, sprawdź falownik bez obciążenia |
| OSF | Overvoltage – przekroczenie napięcia DC | Przepięcia, szybkie hamowanie, zły rezystor hamowania | Sprawdź napięcie, rampę, rezystor hamowania |
| CPF | Błąd elektroniki mocy | Uszkodzenie płyty, przeciążenie, zasilania | Wymagana naprawa serwisowa |
| INF | Błąd komunikacji (Modbus, CANopen) | Uszkodzenie kabli, błędne adresy | Zweryfikuj okablowanie, ustawienia komunikacji |
| OLF | Przeciążenie silnika | Za duże obciążenie, zbyt długi czas pracy | Zmniejsz obciążenie, sprawdź parametry pracy |
| LUF | Zbyt niskie napięcie DC | Spadek napięcia, złe podłączenie | Sprawdź napięcie, stan kabli, zabezpieczenia |
| SLF | Błąd pętli sprzężenia zwrotnego | Błąd enkodera, uszkodzenie czujnika | Sprawdź okablowanie enkodera, czujnik |
| CLF | Current limit fault – ograniczenie prądowe | Zbyt duży prąd, zablokowany silnik | Sprawdź silnik, blokadę napędu |
| THF | Błąd czujnika temperatury | Uszkodzony czujnik, przegrzanie | Sprawdź czujnik, chłodzenie |
| BRF | Błąd rezystora hamowania | Uszkodzony rezystor, złe podłączenie | Sprawdź rezystor i okablowanie |
Co zrobić, gdy falownik Schneider Altivar zgłasza błąd?
- Odczytaj dokładny kod błędu z panelu falownika (np. OCF, SCF, LUF).
- Sprawdź opis kodu w tabeli dedykowanej dla Twojego modelu.
- Wyłącz zasilanie i przeprowadź kontrolę instalacji – przewodów, silnika, zabezpieczeń.
- Usuń możliwą przyczynę (np. oczyść chłodzenie, skoryguj rampę rozruchu, sprawdź fazy).
- Po restarcie sprawdź, czy błąd powraca. Jeśli tak – skontaktuj się z profesjonalnym serwisem falowników Altivar.
Potrzebujesz pomocy z błędem falownika Altivar? Skontaktuj się z naszym serwisem falowników Schneider
Prawidłowa diagnoza i szybka reakcja na kody błędów falowników Schneider Altivar pozwalają uniknąć kosztownych przestojów oraz poważnych uszkodzeń maszyn. Jeśli masz wątpliwości co do przyczyny usterki lub błąd powtarza się mimo wykonania podstawowych czynności serwisowych, nie ryzykuj dalszych awarii – skontaktuj się z naszym serwisem i skorzystaj ze wsparcia doświadczonych specjalistów. Dzięki profesjonalnej diagnostyce i naprawie Twój falownik Altivar szybko wróci do pełnej sprawności!
Awaria automatyki?
Zleć naprawę online w 60 sekund – bez dzwonienia.
Formularz zgłoszeniowy dostępny 24/7.
FAQ – Kody błędów w falownikach Schneider Electric Altivar
Co oznacza błąd OCF w falowniku Schneider Altivar?
Kod OCF (Overcurrent Fault) informuje o przekroczeniu dopuszczalnego prądu wyjściowego falownika. Najczęstsze przyczyny to zwarcie w instalacji, uszkodzenie silnika lub zbyt gwałtowny rozruch. Jeśli błąd powtarza się mimo poprawnych ustawień, zalecamy kontakt z serwisem falowników Altivar.
Jak postępować, gdy pojawia się błąd SCF?
SCF to sygnał zwarcia na wyjściu falownika. Zaleca się natychmiastowe wyłączenie zasilania, odłączenie silnika i sprawdzenie instalacji. Jeśli falownik zgłasza SCF nawet bez podłączonego silnika, konieczna jest naprawa elektroniki mocy.
Dlaczego falownik Altivar wyświetla OSF?
OSF oznacza przekroczenie napięcia w obwodzie DC (Overvoltage). Najczęściej wynika to z przepięć w sieci lub zbyt szybkiego hamowania silnika bez odpowiedniego rezystora hamowania. Sprawdź ustawienia rampy hamowania oraz napięcie zasilania.
Jakie są objawy awarii falownika Schneider Altivar?
Do typowych objawów należy brak reakcji na sygnał start, wyświetlanie kodów błędów OCF, SCF, OSF, PHF, CPF lub nieprawidłowa praca silnika (np. szarpanie, nagłe zatrzymania). Regularne pojawianie się tych objawów wymaga sprawdzenia instalacji i ewentualnej naprawy falownika.
Czy wszystkie błędy falownika Altivar można skasować samodzielnie?
Część błędów (np. przegrzanie, chwilowy zanik fazy) można skasować po usunięciu przyczyny i ponownym załączeniu zasilania. Jednak powtarzające się lub krytyczne błędy (np. SCF, CPF) wymagają diagnostyki specjalistycznej i często naprawy serwisowej.
Co oznacza PHF w falownikach Altivar?
PHF (Phase Loss Fault) informuje o zaniku jednej z faz zasilających. Często przyczyną jest awaria zasilania lub uszkodzenie przewodów. Warto sprawdzić styczniki, zabezpieczenia oraz stan kabli zasilających.
Kiedy naprawa falownika jest bardziej opłacalna niż wymiana?
Najczęściej naprawa jest tańsza niż zakup nowego falownika, zwłaszcza gdy uszkodzeniu uległy tylko moduły mocy, kondensatory lub elementy sterowania. Warto zgłosić usterkę do serwisu Altivar i uzyskać bezpłatną wycenę.
Gdzie znaleźć pełną listę kodów błędów Altivar do mojego modelu?
Kompletną listę kodów błędów dla falowników Schneider Altivar znajdziesz w instrukcji obsługi Twojego modelu oraz w tabelach przygotowanych w tym artykule. W razie wątpliwości możesz skorzystać z konsultacji technicznej lub wsparcia serwisowego.
